Высота и ширина исполнительного механизма клапана может управляться в редакторе каталогов, поэтому различные значения не влияют на действительную геометрию 3D-модели детали.

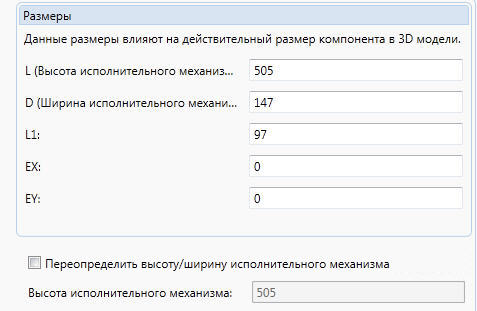

- В редакторе каталогов в разделе общих фильтров выберите исполнительный механизм клапана, затем в разделе «Изменение размеров компонента трубопровода» выберите вкладку размеров.
- Если в разделе «Размеры» изменить высоту или ширину исполнительного механизма, соответствующие значения также изменятся в разделе ниже.
- Чтобы изменить параметр в соответствии с отчетом без воздействия на действительную 3D-геометрию детали, выберите переопределение высоты и ширины исполнительного механизма и введите необходимые значения.
