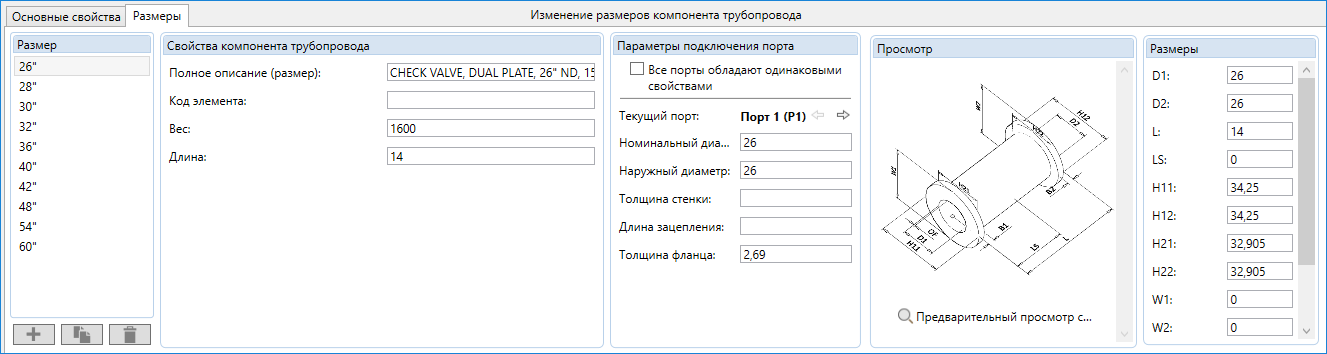

Задание свойств размеров компонентов.
Размер
Отображение размеров для компонента.
- Добавить размер
- Добавление в список нового размера. Новый размер значится в списке размеров как неопределенный. После добавления можно указать номинальный диаметр для задания размера.
- Дублированный размер
- Копирование свойств и измерений размера, выбранного в списке «Размеры». Новый размер значится в списке как неопределенный, пока ему не будет назначен уникальный номинальный диаметр.
- Удалить размер
- Удаление размера из списка.
Свойства компонента трубопровода
Задание уникальных свойств для определенного размера.
Свойства присоединительного патрубка
Задание значений, которые определяют способ подсоединения детали к трубе или компонентам трубы.
Параметры размера
Отображение измерений компонента. Эти значения не включаются в свойства порта автоматически.
Наведите указатель на поле размера для отображения информации о значении параметра. Для некоторых параметров можно вводить специальные значения, например ноль для указания значения по умолчанию или флажок, чтобы нарисовать сальник.
Импортировать пользовательскую геометрию
Указывает блок, который будет использоваться для определения размера компонента. Эта кнопка отображается только для компонентов на основе блоков.
Прим.: При сохранении компонента на основе блока в первый раз для семейства элементов создается файл DWG. Чертеж содержит блок для каждого размера детали и сохраняется в папке каталога в CPak Common (например, C:\AutoCAD Plant 3D 2025 Content\ CPak Common\sample_catalog). Если сохранение выполнено успешно, имя блока отображается в редакторе каталогов. На вкладке «Размеры» отображается соответствующий код размера детали.
Компоненты на основе блоков
- Выбор модели
- Отображение диалогового окна «Выбор определения блока». Указание блока на чертеже. Блок должен быть преобразован с использованием PLANTPARTCONVERT для назначения расположений портов.
