Настройка типа и столбцов таблицы спецификации.
Компоновка таблицы
- Тип таблицы
- Задает тип таблицы для форматирования.
- Показать столбец
- Если установлен этот флажок, отображается столбец в ведомости материалов.
- Тип таблицы
- Задает тип таблицы для форматирования.
- Шаблон компоновки ведомости материалов
- Задает один из трех типов шаблонов компоновки: "Простая ведомость материалов", "Сгруппированная с названиями категорий" или "Сгруппированная с независимыми столбцами".
- Сетка таблицы
- По умолчанию используются столбцы ID (Код), QTY (Количество), SIZE (Размер), SCH (Спецификация), PRESSURE CLASS (Класс давления), "ОПИСАНИЕ" и MATERIAL (Материал). Можно изменять порядок столбцов (в том числе столбца категории) путем перетаскивания. Можно щелкнуть правой кнопкой мыши для перемещения групп вверх и вниз. Нельзя удалить строку или столбец.
- Включить инструменты в спецификацию
- Отображение инструментов в таблице спецификации на изометрических чертежах.
- Использовать один столбец для мини-каталога и класса по давлению
- Создает столбец с именем SCH/CLASS.
- Добавить столбец

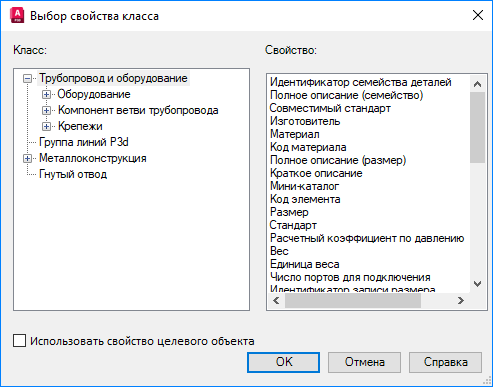

- Открытие диалогового окна «Выбор свойства класса», в котором можно выбрать свойства для дополнительных столбцов в таблице.
