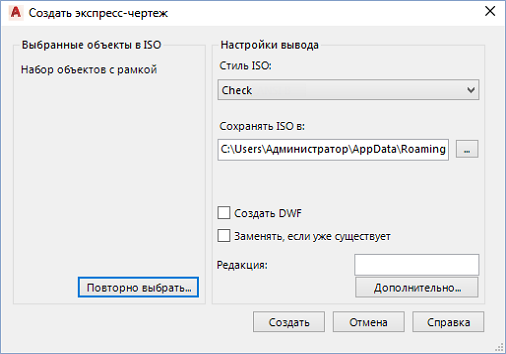

Создает упрощенный изометрический чертеж из набора объектов или номеров линий.
Упрощенный ISO можно создать из номеров линий или путем выбора объектов в 3D-модели. При использовании набора объектов готовый чертеж получает имя UserDefinedLine.
Выбранные объекты в ISO
Позволяет задать набор выбранных линий, на основе которого будет создан изометрического экспресс-чертежа. При использовании набора объектов готовый чертеж получает имя UserDefinedLine.
- Повторно выбрать
-
Изменяет набор объектов или позволяет сделать выбор по номеру линии.
Отобразить линии
- чертеж
-
Перечисляет номера линий, которые имеются в чертеже.
- Проект
-
Перечисляет все номера линий в проекте.
- Filter
-
Перечисляет номера линий в текущем наборе объектов.
Параметры вывода
Задает параметры вывода изометрических чертежей:
- Стиль ISO
-
Задает стиль ISO для использования. Стили ISO можно создавать и изменять в окне "Настройка проекта".
- Сохранять ISO в
-
Задает папку, в которой создаются изометрические чертежи.
- Создать DWF
-
Указывает, нужно ли создавать DWF для изометрического чертежа.
- Заменять, если уже существует
-
Если флажок установлен, существующие изометрические чертежи с тем же именем перезаписываются. Если флажок снят, новые изометрические чертежи переименовываются.
- Редакция
-
Задает номер редакции, который может отображаться в основной надписи.
- Дополнительные
-
Отображается диалоговое окно "Дополнительные параметры создания ISO".
Прим.: При выборе параметра «Создать» индикатор выполнения отображает подробные сведения создания ISO в нижней части диалогового окна.
