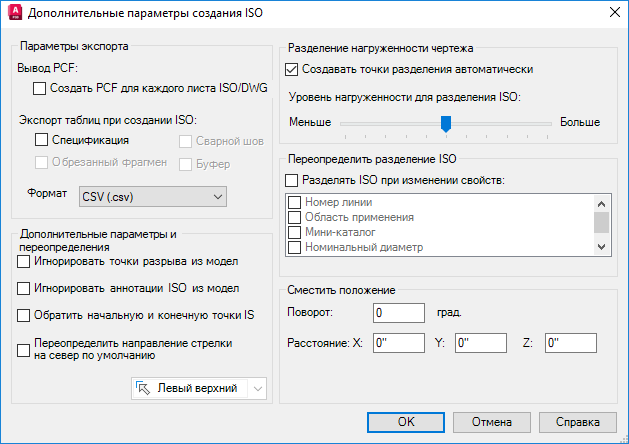

Диалоговое окно "Дополнительные параметры создания ISO"

Задает дополнительные параметры для создания изометрических чертежей.

Параметры экспорта

Вывод PCF: Определение того, следует ли создавать единый файл PCF для каждого листа ISO или DWG.
Экспорт таблиц при создании ISO: Создание файлов данных на основе таблиц. Таблицы должны существовать в экспортируемой основной надписи.
Формат: Задание формата файла данных таблицы (текстовый файл или Microsoft Excel).

Игнорировать точки разрыва из модели: Игнорируются маркеры точек разрыва.
Игнорировать аннотации ISO из модели: Игнорируются текстовые метки и маркеры размещения.
Обратить начальную и конечную точки ISO: Принимается противоположное направление потока, чтобы изменить порядок листов для линии. Направление потока не является свойством в модели. Используется произвольное (но последовательное) направление потока, которое можно изменить на обратное.
Переопределить направление стрелки на север по умолчанию: Игнорируется направление стрелки на север, указанное в основной надписи.

Уровень нагруженности для разделения ISO: Задает количество объектов, которые могут отображаться на листе изометрического чертежа по сравнению с количеством создаваемых листов. При выборе высокого уровня нагруженности создается меньше листов с большим количеством объектов на каждом из них.; Настройка "Максимум" будет принудительно размещать ISO по возможности на одном листе (эта функция заменяет собой параметр "Поместить ISO на один лист" из более ранних версий).

Разделять ISO при изменении свойств: Изменяет листы при изменении значения любого из заданных свойств модели.

Значение: Добавляет значения X, Y и Z для объектов в изометрическом чертеже. Можно вводить отрицательные значения (например, -10000).
Угол поворота: Поворачивает объекты в изометрическом чертеже. Можно вводить отрицательные значения (например, -90). Поворот смещения рассчитывается раньше местоположения смещения.
