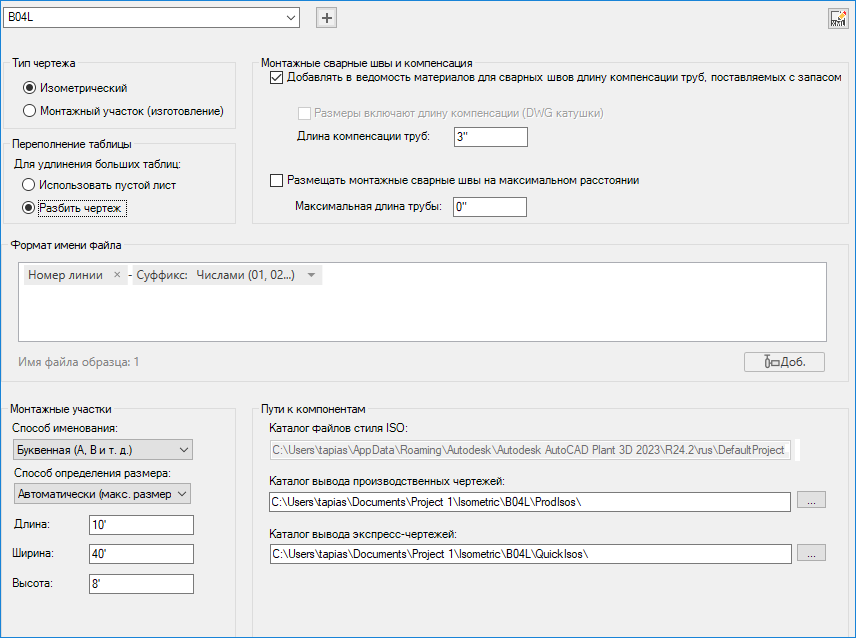

Создает и настраивает стили ISO стили для изометрических чертежей и чертежей катушек трубопроводов. Задает пути и каталоги, по которым хранятся изометрические чертежи.
Настройка стиля ISO
Создает или задает изометрический стиль.
- Раскрывающийся список "Стиль ISO"
- Отображает список доступных стилей ISO.
- Новый стиль
- Открывает диалоговое окно "Создание стиля ISO", где указывается имя для нового стиля изометрического чертежа.
Тип чертежа
Применение стилей ISO к изометрическим чертежам или чертежам катушек (изготовление).
Стили ISO можно применять к изометрическим чертежам или чертежам катушек. Чертеж катушки представляет собой подмножество изометрических чертежей трубопровода, которые имеют начальные и конечные точки, обозначающие заводской узел.
Переполнение таблицы
Указание необходимости разделения чертежа в случае чрезмерного увеличения таблицы ведомости материалов.
Монтажные сварные швы и компенсация
Задание параметров монтажных сварных швов и компенсации.
- Добавлять в ведомость материалов для сварных швов длину компенсации труб, поставляемых с запасом
- Когда встречаются сварные швы типа «Поставляется с запасом», добавление заданной длины к общей длине трубы в спецификации.
- Размеры включают длину компенсации (DWG катушки)
- Если выбран чертеж катушки, к размеру добавляется заданная длина трубы.
- Размещать монтажные сварные швы на максимальном расстоянии
- Разделяет трубы, длина которых превышает установленный максимум, на сегменты и вставляет между ними монтажные сварные швы.
Формат имени файла
Определяет тип именования файлов: "Номер строки — номер листа (буквенный)" или "Номер строки — номер листа (числовой)", который используется по умолчанию. Можно задать только для стиля "Изометрический чертеж". В качестве имени файла для чертежей катушек используется номер катушки.
К имени файла можно добавлять свойства. Можно добавлять префикс или свойства из классов или PCF либо удалять свойства после их добавления.
Катушки
Определяет правила определения размеров катушек для стиля.
- Способ определения размеров
- Указывает, должны ли размеры катушки определяться автоматически на основе максимального размера или максимального веса. Также можно указать, что должен использоваться номер катушки из модели. Если выбрать определение размера катушки на основе максимального размера или веса, можно ввести конкретные размеры или вес в поля под раскрывающимся списком.
- Определять сегменты с максимальной длиной трубы как катушки
- Указывает, что сегменты с максимальной длиной труб являются катушками.
Пути к компонентам
Указание каталогов для вывода и файлов стилей ISO.
- Каталог файлов стиля ISO
- Задание расположения каталога с файлами стилей ISO.
- Производственный каталог вывода ISO
- Задает расположение каталога вывода производственных изометрических чертежей.
- Каталог вывода экспресс-чертежа
- Задание расположения каталога вывода экспресс-чертежа. Экспресс-чертежи не добавляются в проект.
