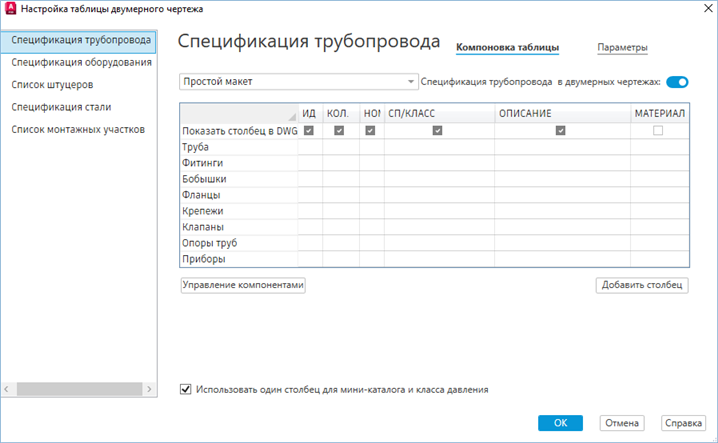

Настройка типа и столбцов таблицы спецификации двумерного чертежа.
Включить <Таблица> в двумерных чертежах
Включение или отключение отображения определенной таблицы в двумерном чертеже.
Раскрывающийся список «Шаблон»
Задание типа шаблона листа: «Простой макет», «Сгруппированная с названиями категорий» или «Сгруппированная с независимыми столбцами».
Сетка таблицы
Можно изменять порядок столбцов (в том числе столбца категории) путем перетаскивания. Можно щелкнуть правой кнопкой мыши для перемещения групп вверх и вниз. Нельзя удалить строку или столбец.

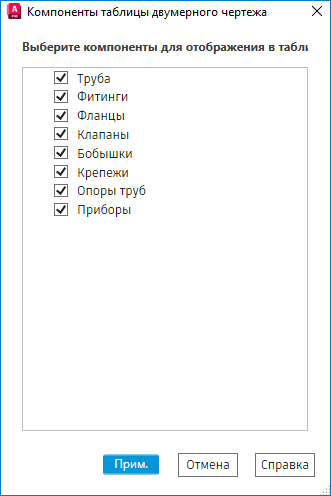

Управление компонентами
Выбор компонентов для отображения в таблице.
Прим.: Доступно только в спецификациях трубопроводов, оборудования и конструкции.
Добавить столбец

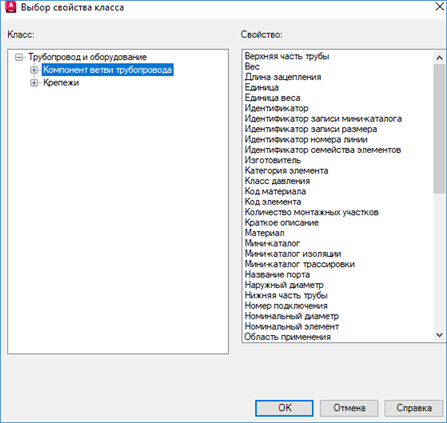

Открытие диалогового окна «Выбор свойства класса», в котором можно выбрать свойства для дополнительных столбцов в таблице.
Использовать один столбец для мини-каталога и класса по давлению
Создание столбца с именем СП/КЛАСС.
Прим.: Доступно только в спецификации трубопроводов.
