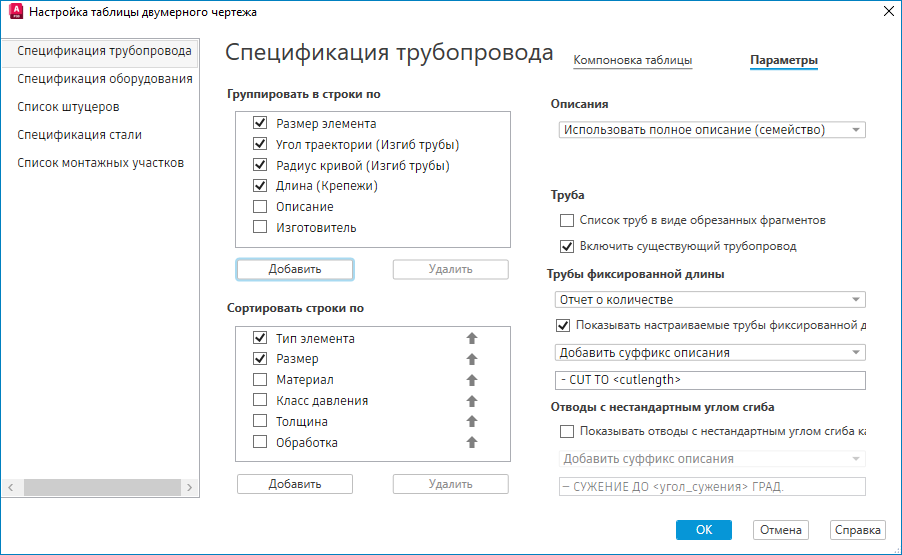

Вкладка «Параметры» (диалоговое окно «Настройка таблицы двумерного чертежа»)

Указание общих параметров для таблицы спецификации в двумерном чертеже.

Группировать в строки по

Указание того, следует ли группировать в таблице строки с одинаковыми свойствами. Свойства можно добавлять и удалять.

Сортировать строки по

Указание того, следует ли сортировать таблицу по определенным свойствам. Чтобы отсортировать строки, установите флажок для одного или нескольких свойств. Свойства можно добавлять и удалять. При добавлении нового свойства выполняется сортировка по возрастанию. Для сортировки по убыванию щелкните правой кнопкой мыши и выберите «Обратить».

При сортировке в восходящем порядке только по свойству размера спецификация сначала упорядочивается по размеру, а затем — по алфавиту. Таким образом, два 6-дюймовых запорных вентиля будут находиться рядом, даже если в списке есть 6-дюймовая задвижка и 6-дюймовая дроссельная заслонка.

При сортировке по нескольким свойствам щелкните правой кнопкой мыши, чтобы переместить свойства вверх или вниз и определить порядок их сортировки. Например, при сортировке в восходящем порядке по описанию и в восходящем порядке по размеру спецификация сначала упорядочивается по описанию, а затем по размеру. Таким образом, запорные вентили от 4 до 10 дюймов будут отображаться после задвижек размером от 4 до 10 дюймов.

Описания

Задание файла стиля полного описания AutoCAD Plant 3D toolset (LDS), который определяет формат всех описаний в таблице. Можно задать описание размера или семейства.

Прим.: Доступно только в спецификациях трубопроводов, оборудования, конструкции и перечня штуцеров.

Трубопровод

Прим.: Доступно только в спецификации трубопроводов.

Список труб в виде обрезанных фрагментов

Определение способа включения трубопровода в отчет: в виде общей длины или обрезанных фрагментов.

Включить существующий трубопровод

Определение того, включается ли в отчет существующий трубопровод в спецификации трубопроводов.

Трубы фиксированной длины

Прим.: Доступно только в спецификации трубопроводов.

Показать настраиваемые трубы фиксированной длины как отдельные позиции строки

Если флажок установлен, для каждого сегмента трубы фиксированной длины отображается позиция строки.

В ином случае отображается общая длина.

Отводы с нестандартным углом сгиба

Прим.: Доступно только в спецификации трубопроводов.

Показывать отводы с нестандартным углом сгиба как отдельные позиции строки

Определение того, будут ли отводы с нестандартными углами сгиба (например, для наклонных трубопроводов) включаться в отчет вместе со стандартными отводами с углом 45 или 90 градусов (как если бы они не имели сужения) или перечисляться отдельно.

Установив этот флажок, можно добавить префикс или суффикс для дальнейшей дифференциации отвода для стандартного отвода. Кроме того, можно предварительно просмотреть результат.
