Работа с ортогональными видами

Редактирование ортогонального вида

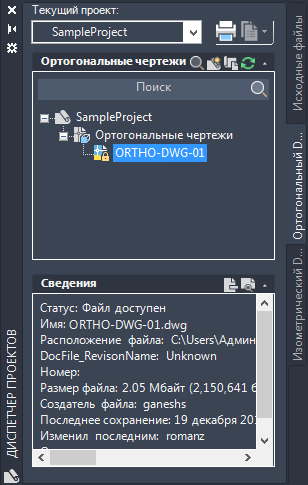

1. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
2. В дереве разверните проект, а также папку «Двумерные чертежи».
3. Дважды щелкните, чтобы открыть двумерный чертеж.
4. Выберите контекстную вкладку ленты «Ортогональный вид»панель «Ортогональные виды»«Редактировать вид».
5. При необходимости измените настройки.

Переименование ортогонального вида

1. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
2. В дереве разверните проект, а также папку «Двумерные чертежи».
3. Дважды щелкните, чтобы открыть двумерный чертеж.
4. В Диспетчере проектов щелкните правой кнопкой мыши ортогональный вид и выберите «Переименовать вид».
5. В диалоговом окне "Переименование ортогонального вида" введите новое имя. Нажмите "ОК".

Обновление ортогонального вида

1. Внесите изменения в модель, на которой основан ортогональный вид.
2. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
3. В дереве разверните проект, а также папку «Двумерные чертежи».
4. Двойным щелчком мыши откройте двумерный чертеж, основанный на измененной модели.
5. В Диспетчере проектов щелкните правой кнопкой мыши ортогональный вид и выберите «Обновить вид».


Прим.:

• На обновление вида или всего двумерного чертежа может потребоваться несколько минут в зависимости от сложности модели.
• Если требуется прервать процесс формирования ортогонального чертежа, в диалоговом окне «Создание ОРТО» нажмите «Отмена».

Обновление всех ортогональных видов в чертеже

1. Внесите изменения в модель, на которой основаны ортогональные виды.
2. В Диспетчере проектов выберите вкладку «Ортогональный DWG».
3. В дереве разверните проект, а также папку «Двумерные чертежи».
4. В Диспетчере проектов щелкните правой кнопкой мыши двумерный чертеж и выберите «Обновить виды».

Прим.:

• На обновление вида или всего двумерного чертежа может потребоваться несколько минут в зависимости от сложности модели.
• Если требуется прервать процесс формирования ортогонального чертежа, в диалоговом окне «Создание ОРТО» нажмите «Отмена».

Обновление всех ортогональных видов в нескольких чертежах

1. Внесите изменения в модель, на которой основаны ортогональные виды.
2. В Диспетчере проектов выберите вкладку «Ортогональный DWG».
3. В дереве разверните проект.
4. В Диспетчере проектов щелкните правой кнопкой мыши папку «Двумерные чертежи» и выберите «Обновить виды».

   Можно также выбрать несколько чертежей или вложенных папок, щелкнуть правой кнопкой мыши и выбрать «Обновить виды».

5. В диалоговом окне «Создание ОРТО» нажмите кнопку «Обновить».
   Прим.: В ходе этого процесса игнорируйте следующие диалоговые окна с предупреждениями, независимо от их статуса:

   • Вид обновлен
   • Отсутствующие модели
   • Предупреждение прокси-сервера
6. После успешного создания ортогонального чертежа отображается сообщение.
7. Для получения подробных сведений об обновлении щелкните ссылку на файл журнала.

Прим.:

• Обновление видов может занять несколько минут в зависимости от сложности модели.
• Если требуется прервать процесс формирования ортогонального чертежа, в диалоговом окне «Создание ОРТО» нажмите «Отмена».

Удаление ортогонального вида

1. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
2. В дереве разверните проект, а также папку «Двумерные чертежи».
3. Дважды щелкните, чтобы открыть двумерный чертеж.
4. Выберите контекстную вкладку ленты «Ортогональный вид»панель «Ортогональные виды»«Удалить вид».
5. Выберите вид, который нужно удалить.
