Поддерживаются многопортовые (соответствующие гигиеническим стандартам многоуровневые) клапаны, используемые в пищевой и фармацевтической промышленности и при производстве напитков.
Клапаны и совместимые с ними трубопроводы доступны в пакетах содержимого в Autodesk App Store. Например, для загрузки доступны пакет содержимого Pharma Content Pack (в который входят клапаны SS304, SS316L и клапаны Alfa Laval) и пакеты содержимого Tuchenhagen.
Для размещения пользовательских деталей можно также выбрать многопортовые клапаны в обозревателе форм Plant 3D.
Модель
Для многоуровневых клапанов можно задать ориентацию сегмента в модели.

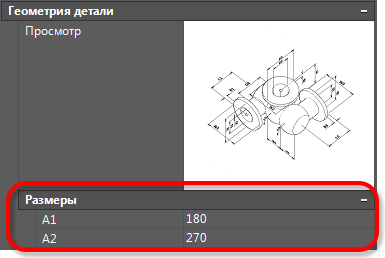

Можно указать углы второго и третьего сегмента трехуровневого клапана. Например, для среднего сегмента можно задать значение 180, а для нижнего — 270.
Коллектор с противосмесительным клапаном
Многопортовые (например, противосмесительные запорные клапаны) можно соединять напрямую друг с другом.

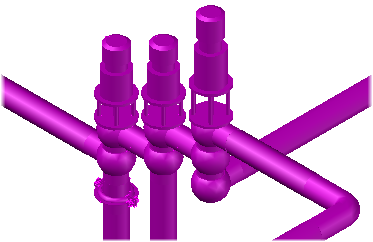

В модели клапаны можно соединять вместе напрямую для создания группы вплотную смонтированных клапанов.
После размещения второго уровня можно соединять порты непосредственно друг с другом или использовать команду массив.

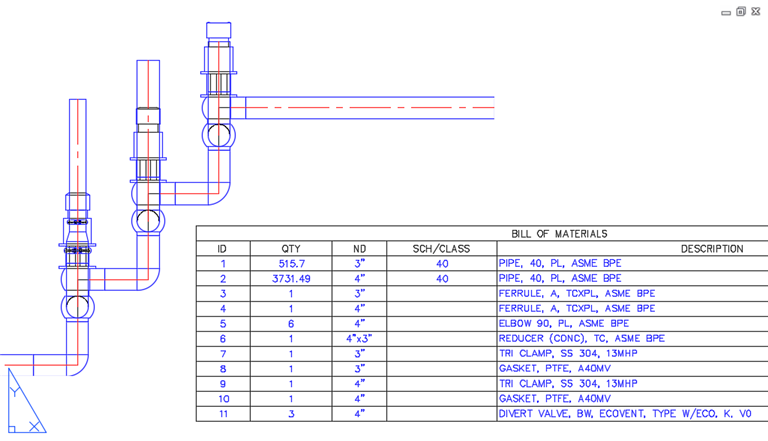

Двумерные чертежи

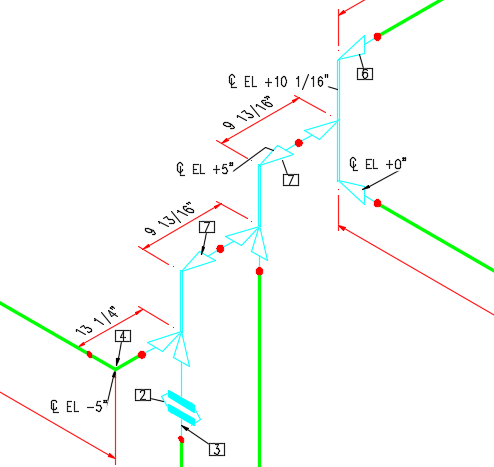

Изометрические чертежи

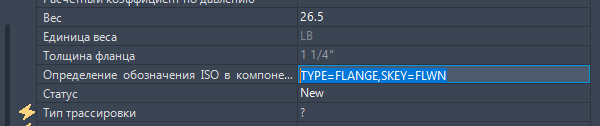

При выводе изометрических чертежей и файлов PCF поддерживается компонент VALVE-MULTIWAY с использованием значений SKEY, соответствующих MD** и MZ** по умолчанию.

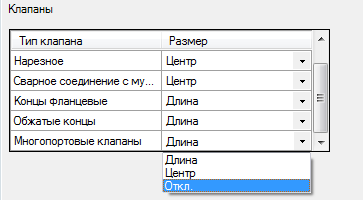

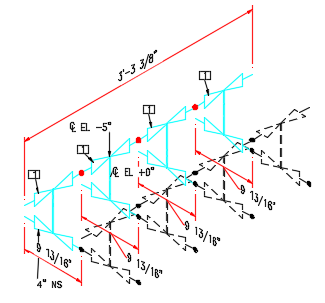

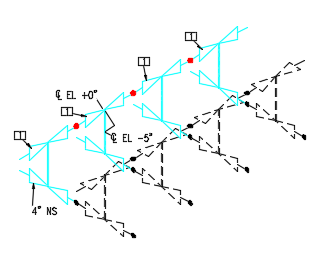

Для изометрических чертежей размеры между клапанами можно отключить в окне "Настройка проекта".
