Добавление столбца номера линии к спецификации двумерного чертежа

К таблице спецификации двумерного чертежа можно добавить столбцы, например для номера линии или центра тяжести.

1. Щелкните контекстную вкладку ленты «Ортогональный вид»панель «Размещение и настройка таблицы»«Настройка таблицы».
2. В диалоговом окне «Настройка таблицы двумерного чертежа» нажмите «Добавить столбец».

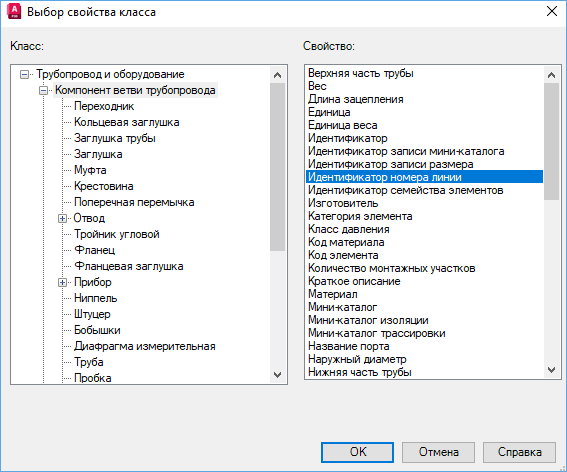

3. В диалоговом окне «Выбор свойства класса» перейдите к списку классов и щелкните «Компонент ветви трубопровода».
4. В списке свойств выберите «Идентификатор номера линии».

5. Нажмите «ОК», чтобы закрыть диалоговое окно «Выбор свойства класса».
6. В разделе «Компоновка таблицы» в строке «Показать столбец в DWG» выберите «Идентификатор номера линии».
   Прим.: Если не выбрать столбец, то он будет удален из списка.
7. Выполните одно из следующих действий.
   • Для создания таблицы спецификации двумерного чертежа выберите параметр «Спецификация» и задайте местоположение таблицы.
   • Для обновления существующей спецификации выберите «Обновление спецификации».

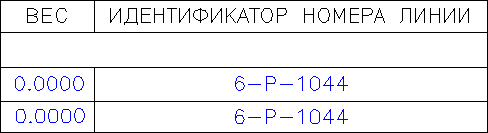

   Отображается идентификатор номера линии.
