В двумерные чертежи можно добавлять спецификации для трубопроводов, оборудования, стали, а также списков штуцеров и катушек.
В двумерные чертежи можно вставлять таблицу спецификации для трубопроводов, оборудования, стали, а также списков штуцеров и катушек.
В таблице спецификации перечисляются все элементы, содержащиеся в ортогональном виде.

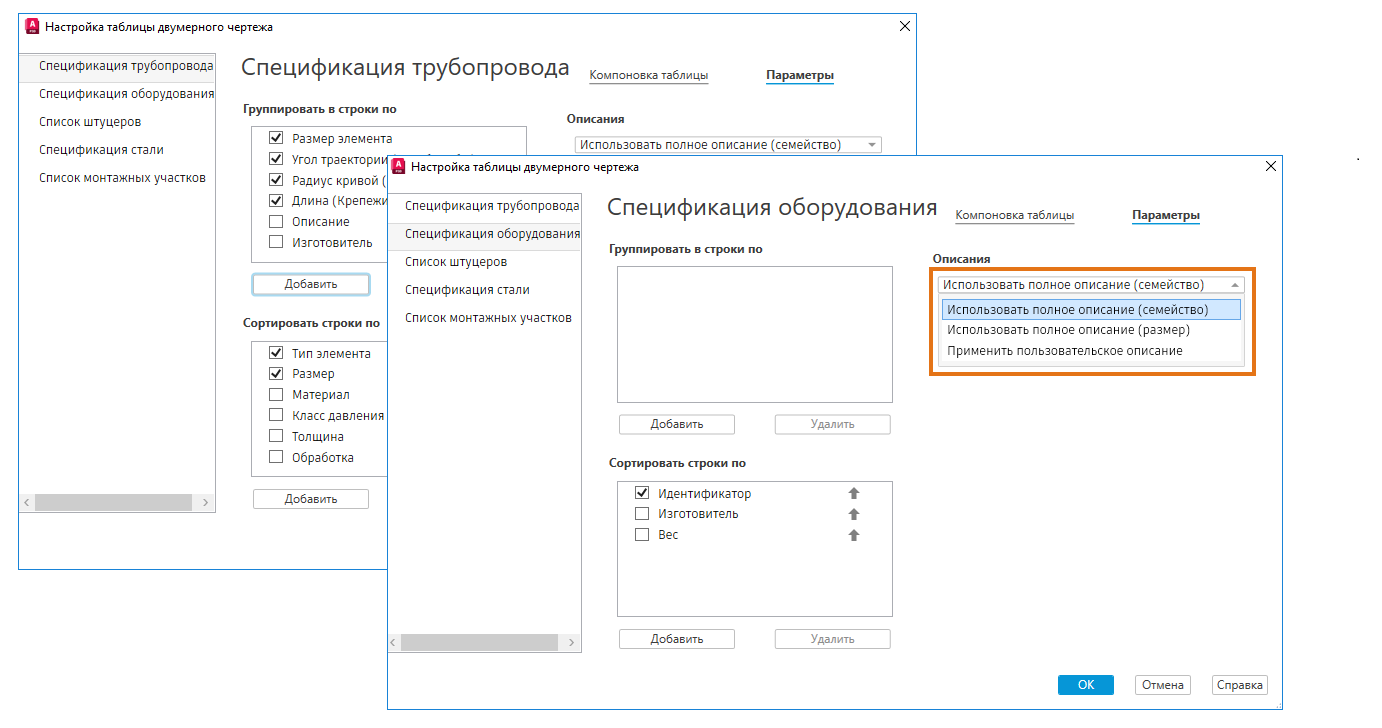

Адаптация спецификаций трубопроводов, оборудования и стали

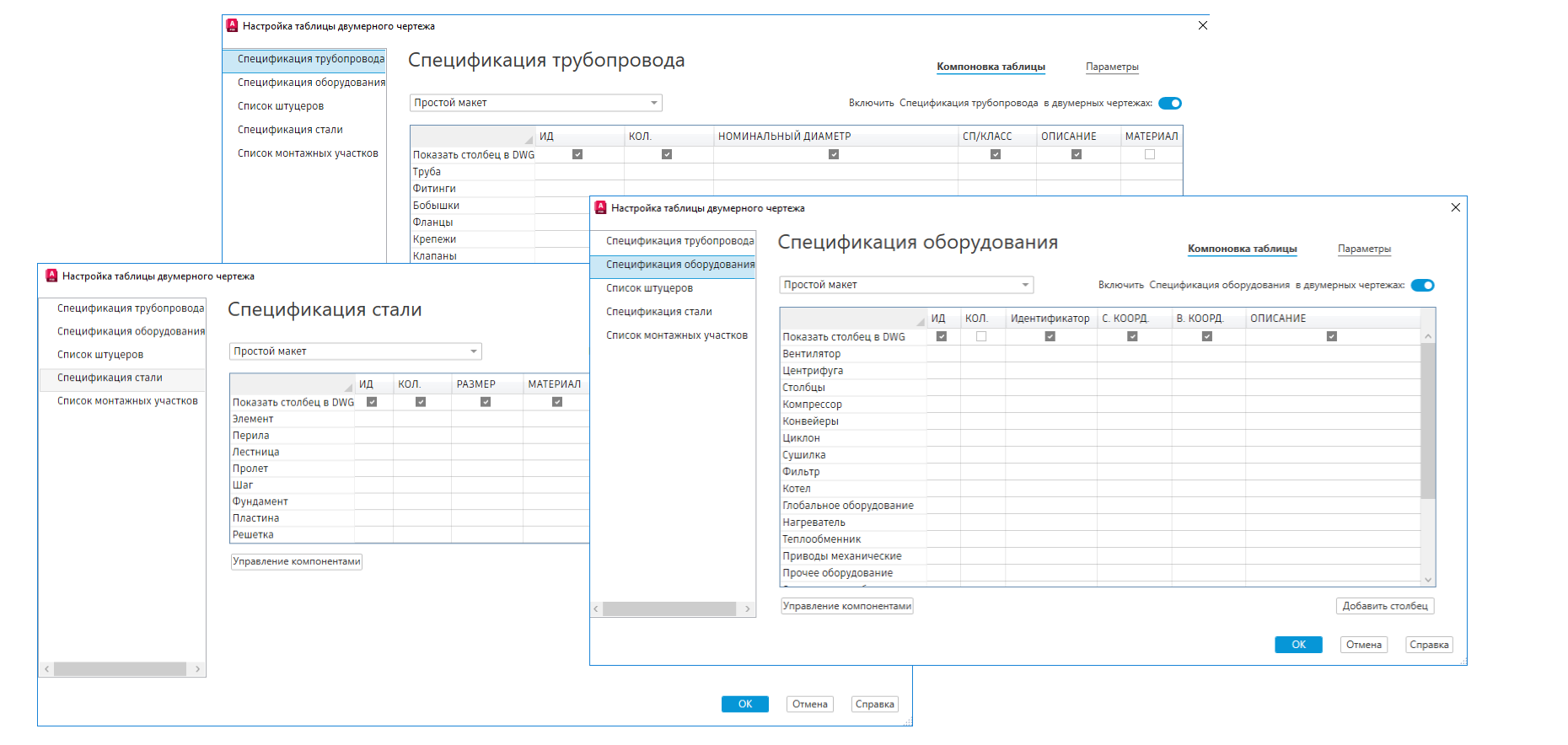

Спецификации трубопроводов, оборудования и стали можно размещать на двумерных чертежах. Кроме того, можно выбрать компоненты и свойства для отображения в спецификации. Компоненты группируются в строке и могут быть отсортированы в соответствии со своими свойствами.
В спецификации также можно выбрать тип отображаемого описания: полное описание (семейство), полное описание (размер) или пользовательское описание.

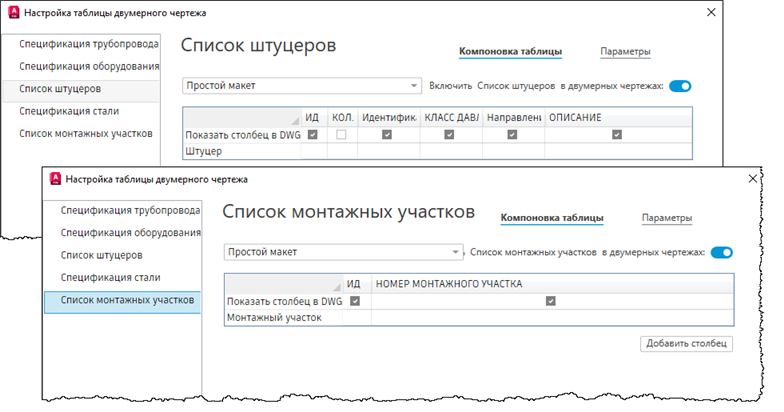

Адаптация списков штуцеров и катушек

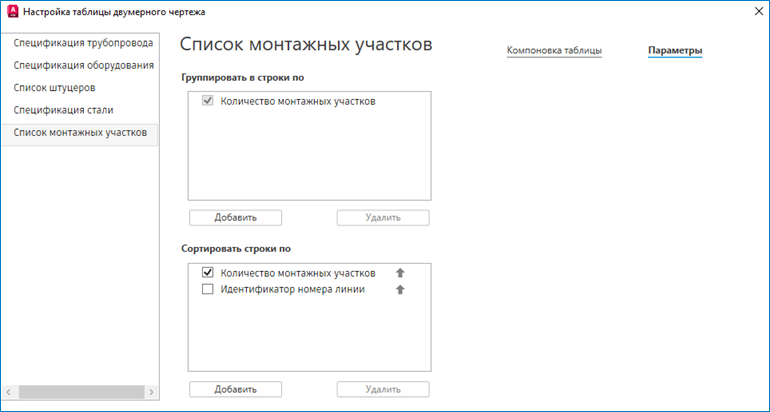

На двумерных чертежах можно разместить списки штуцеров и катушек, а также выбрать свойства, которые будут отображаться в списке.
Стили спецификаций двумерных чертежей
Параметры двумерных чертежей, включая новые параметры таблиц спецификации, хранятся в папке Orthos\Styles. Можно предоставить к ним доступ путем копирования папки стиля в другой проект.
Спецификации изометрических и двумерных чертежей
Настройка спецификаций в двумерных чертежах аналогична настройке спецификаций в изометрических чертежах (относительно столбцов таблицы и группировки). Как и при работе с изометрической спецификацией, настройку таблицы можно сохранить в основной надписи.
В отличие от спецификаций ISO области рисования и таблиц не поддерживаются.

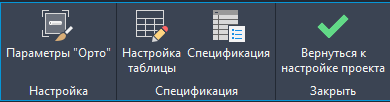

Настройка основной надписи
Администраторы могут настраивать для проекта спецификации по умолчанию.
В разделе "Настройка проекта" можно настроить таблицу спецификации в основной надписи двумерного чертежа. Если разместить шаблон таблицы спецификации (пустую таблицу) в основной надписи, при создании новых двумерных чертежей запрос местоположения или размера выводиться не будет.

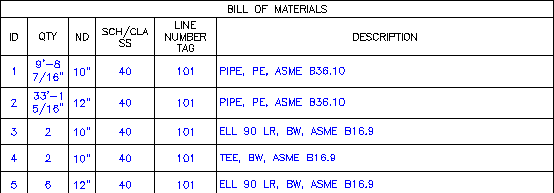

Таблицы спецификации двумерного чертежа
В AutoCAD Plant 3D 2015 или более поздней версии можно создавать таблицы спецификации для ортогональных видов. В таблице спецификации двумерного чертежа указываются трубопроводы и опоры труб.
