Работа с аннотациями в двумерных чертежах

Добавление аннотации в двумерный чертеж

1. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
2. В дереве разверните проект, а также папку «Двумерные чертежи».
3. Щелкните дважды, чтобы открыть необходимый двумерный чертеж.

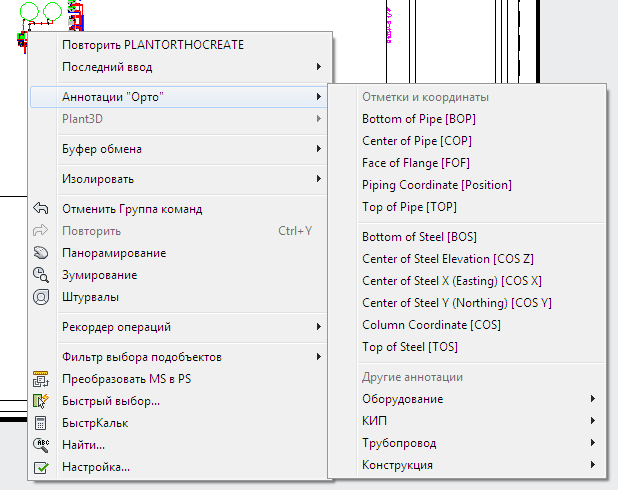

4. В пространстве листа двумерного чертежа щелкните правой кнопкой мыши видовой экран, содержащий компонент, который нужно аннотировать, и выберите «Аннотировать двумерный чертеж».
5. Выберите необходимую аннотацию, например «Нижняя часть трубы [BOP]».

6. При появлении запроса выберите компонент для аннотирования.

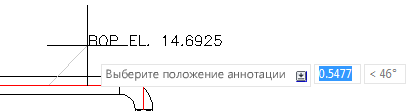

7. Переместите курсор и щелкните, чтобы установить аннотацию в нужном месте.

   Совет: Включение шаговой привязки (F9) может упростить процесс вставки аннотации.

Перемещение аннотации на двумерном чертеже

1. На пространстве листа двумерного чертежа выберите аннотацию, которую нужно переместить.

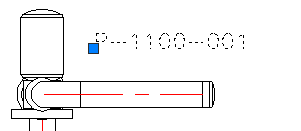

2. Используйте ручку перемещения, чтобы перетащить аннотацию в любое место на чертеже.
3. Перетащите и выноску аннотации, если она есть, в соответствующее расположение.


Обновление аннотации в двумерном чертеже

1. На пространстве листа двумерного чертежа дважды щелкните видовой экран, содержащий аннотацию объекта Plant, которую необходимо обновить.
2. Щелкните контекстную вкладку ленты «Ортогональный вид»панель «Аннотации»«Обновить аннотацию».
