Изменение компонентов трубопровода в каталоге

Можно изменить стандарт проектирования и свойства материала компонента в каталоге. Можно добавить или удалить размеры компонентов из каталога. Измените измерения компонента в каталоге. Задайте свойства порта подключения. Добавьте пользовательский компонент в каталог.

Установка стандартной конструкции компонента трубопровода и свойств материалов

1. В редакторе каталогов щелкните вкладку «Общие свойства».
2. В разделе "Свойства компонента трубопровода" введите нужное свойство (например: значение материала CS).
3. Ведите значения дополнительных свойств (например: код материала API5L).
4. Щелкните «Сохранить в каталоге».

Задание размеров компонентов

Укажите размеры компонентов. Удалите неиспользуемые размеры из начального диапазона размеров или добавьте новые.

1. В редакторе каталогов щелкните вкладку «Размеры».
2. Если имеются нежелательные размеры, выберите размер (например, 5 дюймов) и нажмите , чтобы удалить его.
3. Если необходимо добавить размеры, выполните одно из следующих действий.
   • Щелкните для добавления размера.
   • Щелкните размер с аналогичными габаритами. Нажмите , чтобы копировать размер.
     Описание размера «Не определено» или «Повторная» является временным. Описание размера задается на основании номинальных измерений.



Задание номинальных измерений и свойств присоединительного патрубка

Укажите свойства присоединительного патрубка для компонента. Укажите свойства, зависимые от размера, например полное описание и вес.

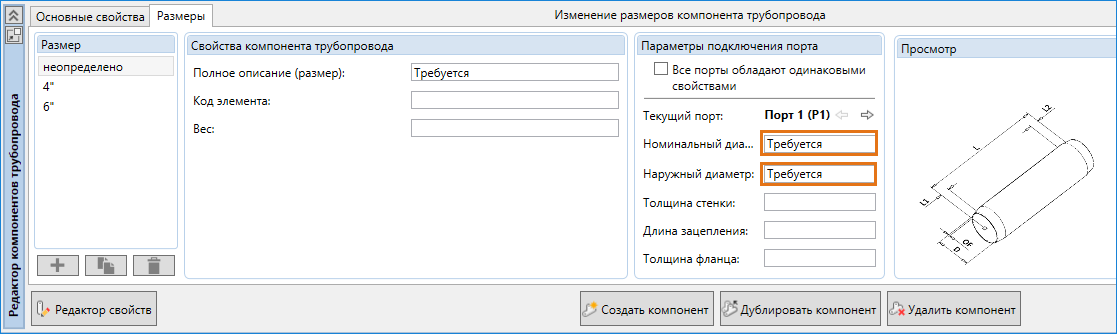

1. В редакторе каталогов щелкните вкладку «Размеры».
2. В списке «Размер» щелкните нужный размер (например, «Не определено»).
3. Откройте раздел «Свойства присоединительного патрубка» и в поле «Номинальный диаметр» введите номинальный диаметр (например, 1).
4. В поле «Соответствующий наружный диаметр трубы 1» введите наружный диаметр трубы (например, 1,315).
5. Выполните одно из указанных ниже действий.
   • Если все свойства соединительного порта те же самые, выберите «Все порты обладают одинаковыми свойствами».
   • Щелкните правую стрелку и введите номинальный диаметр и соответствующий наружный диаметр среды для дополнительных патрубков.
6. В разделе «Свойства компонента трубопровода» введите полное описание (например, ОТВОД 90 СЕГМЕНТНЫЙ, 12 ДЮЙМОВ ND).

   Теперь можно изменить измерения компонентов трубопровода для каждого размера.

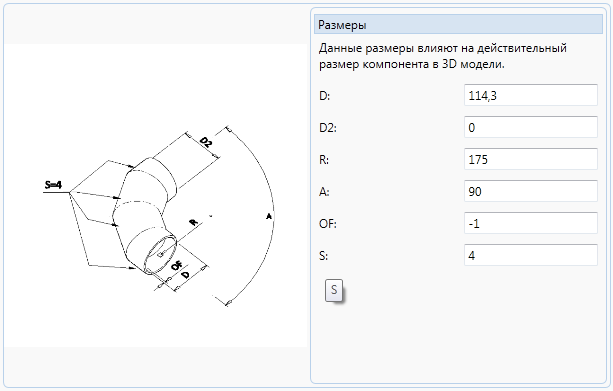

Задание измерений компонента трубопровода

Для каждого из размеров компонента задайте его измерения и параметры отображения.

1. В редакторе каталогов щелкните вкладку "Размеры".
2. В списке «Размер» щелкните нужный размер (например, 1 дюйм).
3. В поле «Параметры размера» введите параметр (например, D: 1,315).
4. Введите дополнительные параметры.

   Можно навести указатель мыши на параметр для отображения всплывающей подсказки. К параметрам относятся, например, параметры отображения (количество сегментов, форма торцевого ограничителя и т. д.).

   Некоторые параметры могут быть рассчитаны на основании других параметров. Например, значение 0 радиуса изгиба отвода (R) означает, что изгиб задан равным половине диаметра (D / 2,0).

   Прим.: Для трубы установите для номинального диаметра и параметра размера D одно и то же значение.

5. Повторите шаги 2–4 для дополнительных размеров.
6. Щелкните «Сохранить в каталоге».
