Изменение компонентов трубопровода в миникаталоге

Добавление и удаление размеров компонентов из миникаталога. Задание свойств компонента в миникаталоге. Обновите миникаталог изменениями, внесенными в каталоги.

В листе мини-каталога следует задать свойства и описания, которые являются новыми или отличаются от значений из каталога. Следует удалить неиспользуемые размеры компонентов.

Размеры компонентов, которые не требуется включать в миникаталог, можно удалить. Следует добавить размеры, которые выходили за пределы диапазона в момент копирования компонента из каталога.

Удаление компонентов из листа мини-каталога

1. На панели «Лист мини-каталога» редактора мини-каталогов щелкните деталь или группу.
2. Нажмите «Удалить из мини-каталога».

Редактирование описания листа мини-каталога

1. На панели «Лист мини-каталога» редактора мини-каталогов правой кнопкой мыши щелкните поле описания в верхнем левом углу. Нажмите "Редактировать описание миникаталога".
2. В диалоговом окне "Редактировать описание миникаталога" введите описание.
3. Нажмите «ОК».

Добавление примечаний к деталям в листе мини-каталога

1. На панели «Лист мини-каталога» редактора мини-каталогов щелкните правой кнопкой мыши имя группы (например, «--- Труба ---»).
2. Нажмите "Добавить примечания".
3. В диалоговом окне "Добавить примечания к группе" введите примечание.
4. Нажмите "ОК".

   Примечание отображается над группой на панели "Лист миникаталога". Для удаления примечания щелкните по нему правой кнопкой мыши.

Отображение метрических или британских единиц

1. В меню «Мини-каталоги» редактора мини-каталогов щелкните «Компоновка и настройки».
2. В диалоговом окне «Компоновка и настройки» редактора мини-каталогов в списке «Отображать номинальные размеры в мини-каталоге как» щелкните нужный тип единиц измерения.
3. Нажмите «ОК».

Изменение свойств компонента в мини-каталоге

1. На панели «Лист мини-каталога» редактора мини-каталогов щелкните нужную деталь (например, PIPE, PE, ASME B36.10).
2. Нажмите «Редактор свойств».

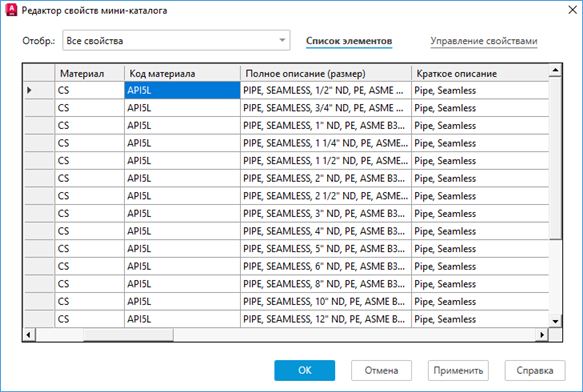

3. В таблице выберите ячейку и введите нужное значение. Например, в столбце «Код материала» укажите API5L.


Добавление и удаление размеров компонентов из мини-каталога

1. Если необходимо удалить размер компонента, выберите «Удалить из мини-каталога» для каждого размера, который необходимо удалить (например, 3/4 и 3 дюйма).
2. Если необходимо добавить размер компонента, выполните указанные ниже действия.

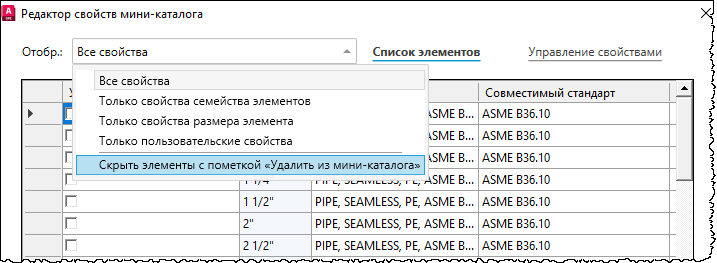

   • Щелкните раскрывающийся список «Отображение» и снимите флажок «Скрыть элементы с пометкой "Удалить из мини-каталога"».

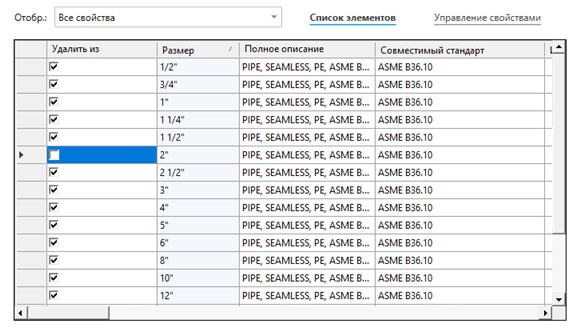

   • Снимите флажок «Удалить из мини-каталога» для каждого размера, который необходимо добавить (например, 2 дюйма).

     Прим.: Если размер компонента, который необходимо добавить, после снятия флажка «Скрыть элементы с пометкой "Удалить из мини-каталога"» не появляется, то для добавления нужного размера можно воспользоваться редактором каталогов.
3. Нажмите «Применить».

Добавление для компонентов в мини-каталоге пользовательских свойств

1. На панели «Лист мини-каталога» редактора мини-каталогов щелкните нужную деталь (например, «Клапан обратный, поворотный, 300 LB, BW, ASME B16.10»).
2. Нажмите «Редактор свойств».
3. В диалоговом окне «Редактор свойств мини-каталога» нажмите «Управление свойствами».
4. В поле «Отображаемое имя» области «Определение свойства» введите имя (например, Код клапана).
5. В списке «Тип поля» щелкните нужный тип (например, «Числовое значение»).
6. В поле «Значение по умолчанию» введите значение, используемое по умолчанию.

   Если тип поля — «Истина/Ложь», то задайте значение по умолчанию Истина или Ложь.

7. Если тип поля — «Текст», в строке «Размер поля» введите размер от 1 до 255.
8. Нажмите «Добавить».
9. Нажмите «ОК».

Обновление мини-каталога при изменении каталога

1. Щелкните меню «Мини-каталоги»«Проверка обновлений из каталогов».

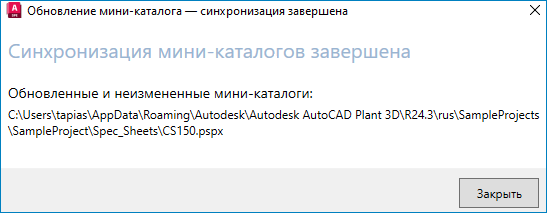

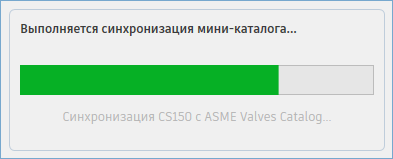

   Запускается синхронизация мини-каталогов.

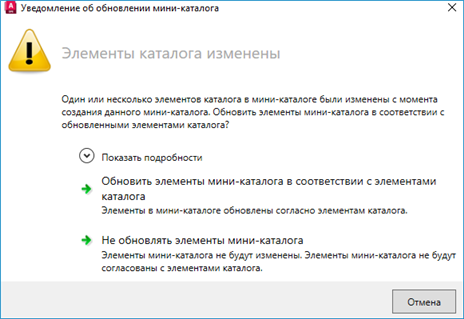

2. По завершении откроется диалоговое окно «Уведомление об обновлении мини-каталога». Укажите, требуется ли обновить элементы мини-каталога в соответствии с элементами каталога.


Пакетное обновление нескольких мини-каталогов при изменении каталога

1. Если файл мини-каталога, который необходимо обновить, открыт, закройте его.
2. Щелкните меню «Мини-каталоги»«Пакетное обновление мини-каталогов из каталогов».
3. В диалоговом окне «Открыть» выберите один или несколько файлов мини-каталогов.
4. Нажмите «Открыть».

Прим.: Чтобы синхронизировать мини-каталог с каталогом, файл мини-каталога должен быть закрыт; кроме того, необходим эксклюзивный доступ к файлу мини-каталога.
