Настройка соответствий ортогональных слоев и задание стилей по умолчанию.
Способы доступа
Лента: Вкладка «Главная»
панель «Проект»«Диспетчер проектов»«Настройка проекта»«Параметры ортогонального DWG»узел «Основная надпись и отображение»«Настроить основную надпись»«Параметры "Орто"»
Ввод команды:
plantorthotemplatesettings
- Кнопка "Слои"
- Отображение стандартного диалогового окна «Слои AutoCAD».

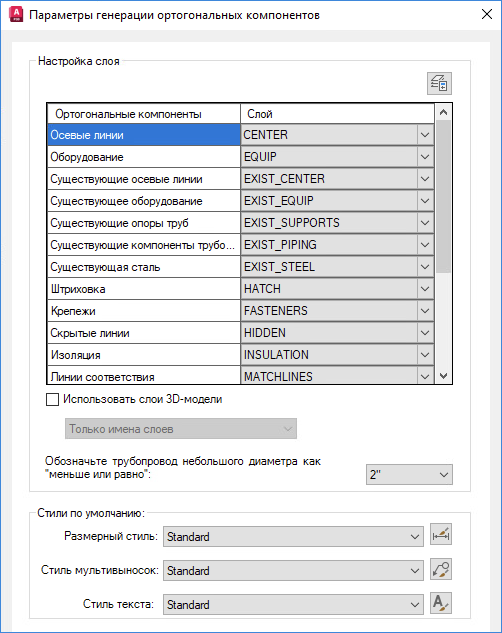

Настройка слоя
- Сетка компонента/слоя
-
Задание слоя, на котором отображается каждый ортогональный компонент.Прим.: Тип линий определяется по слою, также можно задать тип линий с помощью параметров слоя AutoCAD.
- Использовать слои 3D-модели
-
Все выбранные элементы в таблице слоев игнорируются, вместо них используется схема слоев модели. Цвета и типы линий определяются по настройке ПОСЛОЮ. Если установить флажок «Использовать слои 3D-модели» в окне «Параметры генерации ортогональных компонентов», которое открывается из окна «Настройка проекта», в двумерных объектах используется та же схема слоев, что и в 3D-модели.
Если 3D-модели создаются путем преобразования блоков AutoCAD, содержащих несколько слоев, то в результате ортогональные виды будут представлять все слои. Это позволит различать отдельные части объекта. Вы можете изменять отдельные слои в двумерных чертежах для управления различными деталями на объектах.
Кроме того, если 3D-модели импортируются из других программ, таких как Advance Steel, AutoCAD Architecture, AutoCAD MEP и других, встроенные слои этих моделей отображаются в двумерных чертежах. Вы по-прежнему можете изменять отдельные слои в двумерных чертежах для управления различными деталями на объектах независимо от источника 3D-моделей.
- Только имена слоев. Двумерные объекты наследуют имена слоев из 3D-модели. Настройте свойства слоя, такие как цвет, тип и вес линий, с помощью Диспетчера свойств слоев в двумерных чертежах.
- Имена и свойства слоев. Двумерные объекты наследуют имена и свойства слоев из 3D-модели. Свойства слоев в двумерных чертежах, такие как цвет, тип и вес линий, остаются теми же, что и в 3D-моделях.
- Обозначьте трубопровод небольшого диаметра как «меньше или равно»
- Если размер трубопровода меньше или равен задаваемому размеру, то в целях работы со слоями он считается трубопроводом небольшого диаметра.
Стили по умолчанию
Задание стилей по умолчанию, используемых в двумерных чертежах.
- Размерный стиль
- Задает размерный стиль. В раскрывающемся списке перечислены все размерные стили в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера размерных стилей, в котором можно управлять стилями, изменять существующие и создавать новые стили.
- Стиль мультивыносок
- Задает стиль мультивыносок. В раскрывающемся списке перечислены все стили мультивыносок в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера стилей мультивыносок, в котором можно управлять стилями, изменять существующие и создавать новые стили.
- Текстовый стиль
- Задает стиль текста. В раскрывающемся списке перечислены все стили текста в текущем чертеже. Значок справа позволяет вызвать диалоговое окно диспетчера стилей текста, в котором можно управлять стилями, изменять существующие и создавать новые стили.
