Редактирование обозначений, используемых при создании изометрических чертежей. Задание свойств и текста по умолчанию для справочных размеров ISO.
Изометрические обозначения
Изменение обозначений, используемых при создании чертежей ISO.
- Редактирование изометрических обозначений
-
Отображение списка блоков в библиотеке обозначений ISO проекта (IsoSymbolStyles.dwg).

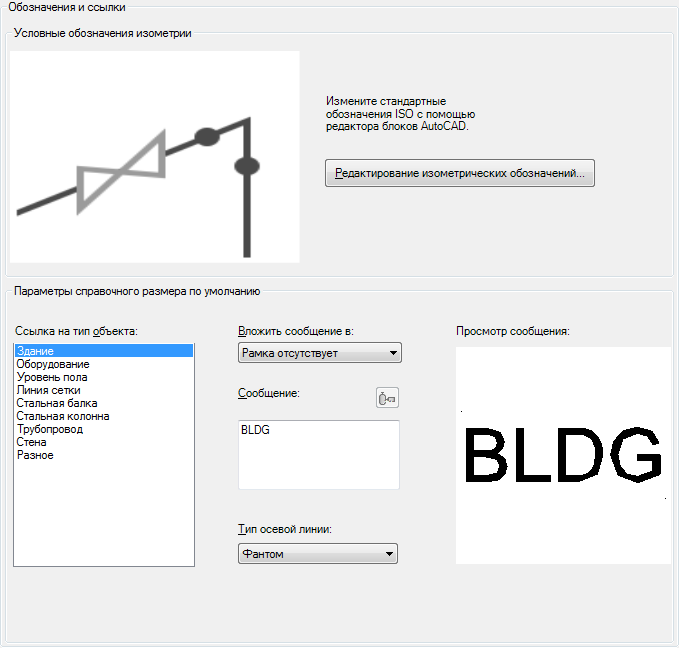

Настройки справочных размеров по умолчанию
Задание значений для новых справочных изометрических размеров, добавленных в 3D-модель. После размещения эти значения можно изменить на палитре свойств.
- Тип опорного объекта
-
Создание списка объектов Plant. При создании справочного размера ISO для объекта в 3D-модели применяются назначенные значения по умолчанию.
- Вложить сообщение в
-
Задание типа рамки по умолчанию, которая будет отображаться на чертеже ISO.
- Сообщение
-
Задание текста по умолчанию, который будет отображаться в изометрическом чертеже. Можно добавить значения свойств для справочных значений оборудования, конструкции или трубопровода. Например, FLOOR EL.Для # (StructurePlate.TOS) может отображаться FLOOR EL# 12'.
Выбор свойства класса-
Добавление свойства класса в сообщение. Поддерживается для внешних объектов Plant (оборудование, конструкция и трубопровод).
Прим.: Можно добавить дополнительный текст и включить несколько свойств (PlantObject.property ), если текст вводится пользователем напрямую.Например, FLOOR EL.Для # (StructurePlate.TOS) может отображаться FLOOR EL# 12' в изометрическом чертеже.
Свойства сообщения (например номера тега или идентификатор столбца) назначаются при размещении справочного размера ISO в 3D-модели. Если свойство не удается найти, то поле значения остается пустым.
- Тип осевой линии
-
Задание типа линии по умолчанию (например, "Штриховая" ( _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ).
- Просмотр сообщения
-
Для предварительного просмотра отображается текст и рамка в изометрическом чертеже.
