Справочные изометрические размеры позволяют документировать в 3D-модели те объекты, которые не относятся к трубопроводу в чертежах ISO.
Основное назначение справочных размеров — определение в изометрическом чертеже местоположения трубопровода относительно элементов основания на площадке. Например, центр оборудования (вертикальная лестничная клетка).
Самым распространенным справочным значением является "Стальная колонна" или "Линия сетки".
Например, можно ссылаться на такие конструкции, как балки. Справочный размер ISO размещается в 3D-модели и позволяет отобразить для предварительного просмотра справочный размер, который будет добавлен в чертеж ISO. Выберите или выделите справочный размер ISO, который следует отобразить для предварительного просмотра.

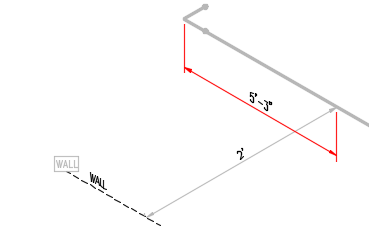

На изометрическом чертеже создаются размеры для связанных объектов. Можно также задать справочный тип линии и сопутствующий текст.
Если справочный размер ISO не выбран или не выделен, то внутри трубопровода он будет скрыт. Это похоже на сообщение ISO, но справочные размеры ISO также содержат линии координат, которые немного выходят за пределы трубопровода.
Каркасное представление.
Линии позволяют выбрать справочный размер ISO в некаркасных представлениях.
Видимые в прозрачных трубопроводах.
И сообщения ISO, и справочные размеры ISO создаются в слое "Информация ISO".
Связанные объекты
Справочные размеры ISO могут ссылаться на объекты Plant, объекты, не относящиеся к Plant (линии AutoCAD) или даже не на объекты (расположение в пространстве).
Если ссылка делается на объект Plant, то исходные параметры справочного размера ISO задаются с помощью интеллектуальных инструментов. Ссылки на объекты Plant во внешних ссылках создаются с помощью интеллектуальных инструментов.

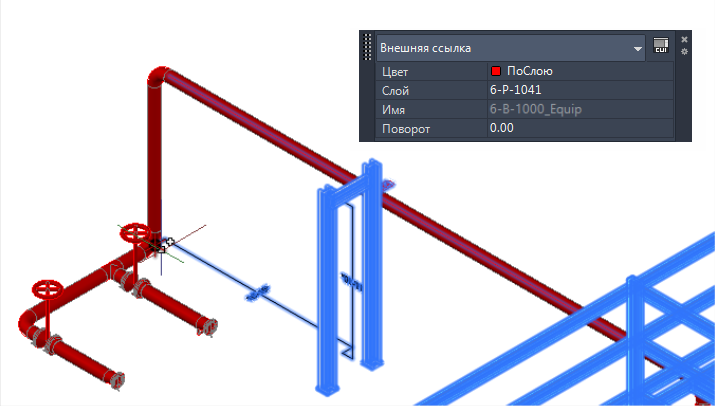

Ссылка на конструкцию во внешней ссылке.
Справочные размеры ISO не являются ассоциативными. Независимо от исходных настроек справочные размеры ISO не связаны со связанным объектом. После создания справочного размера ISO можно изменить его тип и значения на палитре свойств.
Справочные изометрические размеры

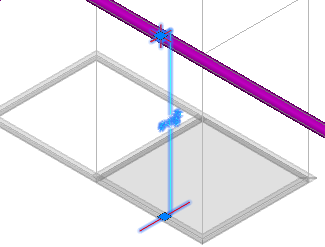

Ссылка на осевую линию балки.

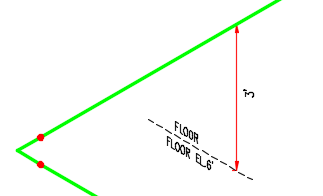

Ссылка на отметку перекрытия.
Справочные изометрические размеры позволяют документировать в 3D-модели те объекты, которые не относятся к трубопроводу в чертежах ISO.

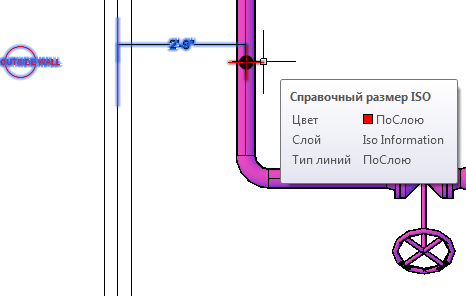

Справочный размер ISO размещается в 3D-модели и позволяет отобразить для предварительного просмотра справочный размер, который будет добавлен в чертеж ISO. Выберите или выделите справочный размер ISO, который следует отобразить для предварительного просмотра.
Дополнительные сведения см. в разделе: Справочные изометрические размеры и Настройка обозначений и справочных значений ISO.
Справочные размеры ISO (X Y Z)
На чертеже ISO можно задать любую комбинацию размеров по осям X, Y и Z.
Показывать размеры только по оси X.
Показывать размеры по осям X, Y и Z.
Можно задать тип наклонного размера, который используется для создания одного размера для всего расстояния.
Наклонный размер.
Кроме того, можно создать установочный размер вдоль трубопровода в направлении расположения справочного размера ISO.
Установочный размер.
