Можно создавать изометрические чертежи, снабженные аннотациями и измерениями, на основе 3D-моделей из локальной сети или облака.
Можно создать изометрический экспресс-чертеж или производственный изометрический чертеж.
Локальная сеть или облако
Создание изометрических чертежей выполняется одинаково в локальной сети и в облаке из BIM 360.
Изометрический экспресс-чертеж
Можно проверить все или несколько линий, либо выбрав их из списка, либо выбрав их в области чертежа. Поскольку изометрические экспресс-чертежи не хранятся как официальные документы, они не входят в проектные документы, доступные в диспетчере проекта. С помощью Проводника можно управлять чертежами, созданными в папке QuickIsos.

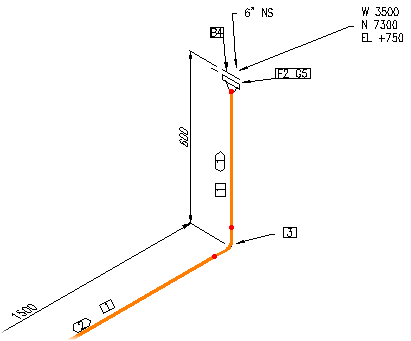

Проектировщики часто создают упрощенные изометрические чертежи, чтобы проверить трубопровод, прежде чем создавать производственный изометрический чертеж для выпуска, который будет добавлен в проект.
Производственный изометрический чертеж
Любой тип включенных (проверочный, напряжения, окончательный) или пользовательских изометрических чертежей можно создать как производственный изометрический чертеж. Можно перезаписать ранее созданные файлы изометрических чертежей и создать файл DWF из всех изометрических чертежей, созданных в процессе.

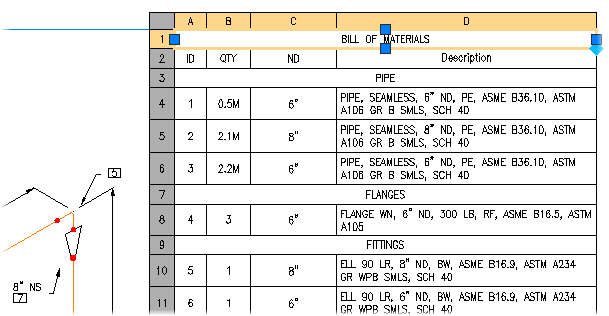

Отчеты добавляются в изометрический чертеж с помощью таблиц.
Изометрические чертежи обычно содержат отчеты, включая ведомости материалов. Можно настроить изометрические таблицы в основной надписи.
