Использование справочных размеров ISO

Создание справочного размера ISO

1. На ленте выберите вкладку ISOпанель "Аннотации ISO" "Справочный размер".
2. В области чертежа можно использовать объектную привязку, чтобы задать точку вставки на трубопроводе или фитинге.
3. Укажите расположение опорного объекта.

   При выполнении привязки к объекту Plant 3D перейдите сразу к шагу 5. Выполняется распознавание таких объектов Plant 3D, как оборудование, трубопроводы и стальные конструкции.

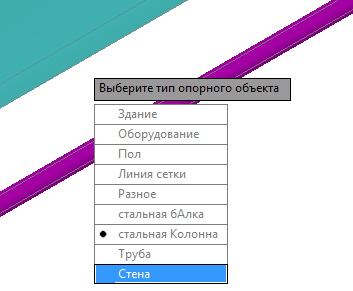

4. Укажите тип опорного объекта (например, "Стена").

   Внутри трубы будет добавлен маркер, и отобразится палитра свойств.
5. (Необязательно) На палитре свойств в разделе "Опорный объект" введите текст сообщения.

Задайте другие значения на палитре свойств. Например, можно изменить направление осевой линии на "Сверху вниз" или "С севера на юг".



Сверху вниз.



С севера на юг.

Просмотр справочного размера на чертеже ISO

После того как справочный размер ISO добавлен в трубопровод в 3D-модели, можно создать экспресс-вывод ISO.

1. В области чертежа выберите трубопровод, который содержит справочный размер ISO.
2. На ленте выберите вкладку ISO "Создать ISO" "Экспресс-вывод ISO".
3. Нажмите кнопку "Создать".

   Через некоторое время отобразится всплывающее сообщение "Создание изометрического чертежа завершено".


4. Щелкните это сообщение, чтобы отобразить результаты создания изометрического чертежа, и откройте этот чертеж.


   Справочный размер ISO для типа стены, содержащий размеры по осям X и Z на осевой линии "С востока на запад".

Создание ссылки ISO на конструкцию

1. На ленте выберите вкладку ISOпанель "Аннотации ISO" "Справочный размер".
2. В области чертежа можно использовать объектную привязку, чтобы задать точку вставки на трубопроводе или фитинге.
3. Используйте объектную привязку, чтобы указать конструкцию (например, "ближайшая").
4. Внутри трубы будет добавлен маркер, и отобразится палитра свойств.

5. В разделе "Справочные размеры" на палитре свойств выберите отображение или скрытие размеров по осям X Y и Z.

   Например, можно отобразить размеры по оси Z и по оси Y и скрыть размеры по оси X.
6. Если ориентация осевой линии балки указана неверно, следует указать желаемое направление осевой линии.
