Добавление размеров в двумерный чертеж

Можно добавлять размеры на ортогональных видовых экранах, как и на любом чертеже AutoCAD.

Прим.: При добавлении размеров убедитесь, что находитесь в пространстве листа.

1. В Диспетчере проектов выберите вкладку "Ортогональный DWG".
2. В дереве разверните проект, а также папку «Двумерные чертежи».
3. Дважды щелкните, чтобы открыть двумерный чертеж.
4. Щелкните контекстную вкладку ленты «Ортогональный вид»панель «Размеры»«Размер».

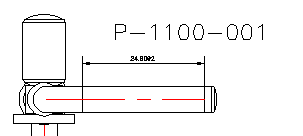

5. На чертеже укажите начало первой и второй выносных линий. Кроме того, можно нажать клавишу ENTER для выбора объекта с целью нанесения размера.
6. Используйте курсор для перемещения размерной линии в чертеже. Щелкние, чтобы установить размерную линию.


Прим.: Размеры не обновляются при обновлении модели. Необходимо изменить размеры вручную.
