Палитра свойств справочного размера ISO

Настройка объектов справочного изометрического размера в 3D-модели

Ввод команды: свойства

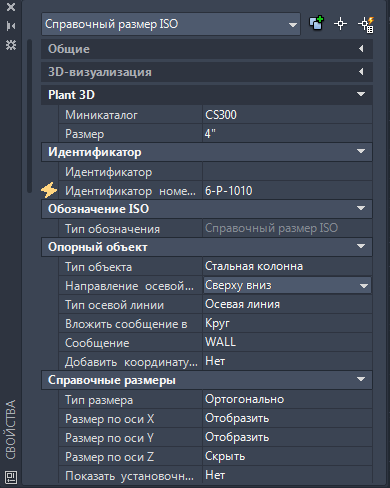

Параметры справочного изометрического размера задаются на палитре свойств объекта.

Опорный объект

Задание значений для новых справочных изометрических размеров, добавленных в 3D-модель. После размещения эти значения можно изменить на палитре свойств.

Тип объекта

Вывод списка внешних объектов, на которые можно ссылаться. Доступные типы:

Здание
Оборудование (Оборудование)
Отметка перекрытия (Конструкция)
Линия сетки
Стальная балка (Конструкция)
Стальная колонна (Конструкция)
Трубопровод (Трубопроводы)
Стена
Разное

Конструкция, оборудование и трубопровод могут содержать свойства (например, отметка перекрытия) в сообщении по умолчанию. Свойства в разделе "Настройка проекта" можно задать в .

Направление осевой линии

Задание направления опорной линии в изометрическом чертеже.

С севера на юг.

С востока на запад.

Сверху вниз.

В 3D-модели направление отображается в виде короткого отрезка.

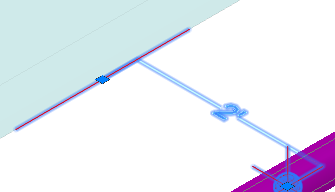

С севера на юг.

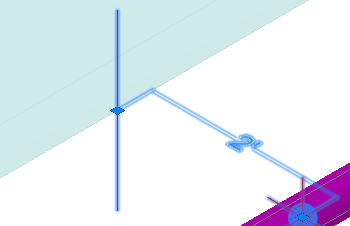

Сверху вниз.

Тип осевой линии

Задание типа линии по умолчанию (например, "Штриховая" ( _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ).

Вложить сообщение в

Задание формы рамки (например, прямоугольник или окружность). В разделе "Настройка проекта" на панели "Настройка обозначений и справочных значений ISO" можно задать параметры по умолчанию и формы рамки для предварительного просмотра.

Сообщение
