Добавляет сварной шов для трубы.
Способы доступа
Ввод команды:
plantweldadd
Сводная информация

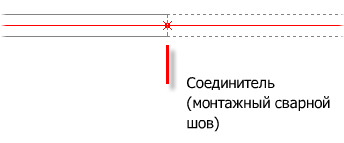

Добавляет сварной шов в указанное место на трубе. Также можно автоматически добавлять сварной шов после установки максимальной длины сегмента трубы.
Типы крепежа со сварным соединением встык и плавлением поддерживаются по умолчанию. Сварные швы нельзя размещать на трубопроводах с фиксированной длиной или на трубопроводах с использованием охватываемых и охватывающих типов концов (таких как механические соединения, раструб и охватываемый торец).
Динамическое отслеживание поддерживается. Это позволяет разместить сварной шов на точном расстоянии от соединительной детали аналогично использованию plantfittingmove.
Список запросов
Отображаются следующие запросы.
Выберите сегмент трубы, в который требуется добавить сварной шов, или [тИп/рАСстояние авторазмещения]: выберите трубу с типом конца BV, PL или PPL.
Укажите местоположение точки или [БазовыйКомпонент, Авторазмещение, Отменить, Выход]: укажите местоположение сварного шва на трубе.
Выберите тип сварного шва для размещения [соБирается поставщиком/Собирается на Площадке/поставляется с Запасом]: укажите тип сварного шва.
Выберите конечную точку трубы, с которой нужно начинать, или [Авторазмещение, Отменить, выХод]: укажите конечную точку трубы.
Задайте расстояние для автоматического размещения <20'>:
- Авторазмещение
-
Добавляет один или несколько сварных швов на расстоянии, равном фиксированной длине сегмента трубы.
- Расстояние авторазмещения
-
Задает максимальную длину сегмента трубы между сварными швами.
- Базовый компонент
-
Укажите другую папку для отслеживания, если включена функция динамического ввода.
- Тип
-
Задает свойство "Цех/Область" для новых сварных швов.
