Работа с файлами проектов для совместной работы

Создание чертежа проекта

1. Откройте совместный проект и в дереве Диспетчера проектов щелкните правой кнопкой мыши узел папки, в которую требуется добавить новый чертеж (например, «Чертежи P&ID»), а затем нажмите «Создать чертеж».
2. В диалоговом окне «Создание файла DWG» укажите имя в поле «Имя файла».
3. Нажмите «ОК».

   Чертеж добавляется в локальное рабочее пространство.

4. Чтобы остальные участники проекта могли увидеть ваш чертеж, выполните следующие действия.
   1. Сохраните чертеж (в зависимости от параметров совместной работы) или выполните его возврат.
   2. В диалоговом окне возврата выберите параметр сохранения файлов открытыми для редактирования после возврата.
   3. Нажмите «ОК».

      Теперь чертеж отображается на сайте BIM 360 Docs и выдается пользователю.

Возврат чертежа проекта

• Закройте чертеж.
  Прим.: В диалоговом окне «Параметры совместной работы» в раскрывающемся списке «Возврат» раздела «Возврат/выдача» выберите параметр При сохранении чертежа или При закрытии чертежа, чтобы автоматически вернуть чертеж при закрытии.
• В дереве Диспетчера проектов щелкните правой кнопкой мыши узел чертежа и выберите «Вернуть». Нажмите «ОК».

Возврат всех выданных чертежей в папку или проект

1. В дереве Диспетчера проектов щелкните правой кнопкой мыши узел папки или проекта и выберите «Вернуть».

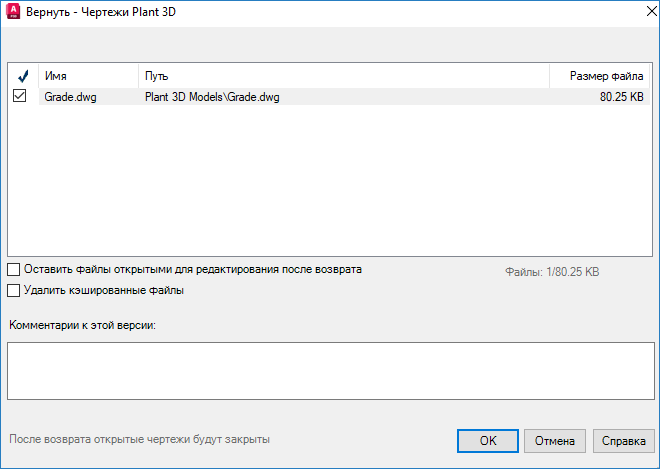

   Отобразится диалоговое окно возврата.


2. Выберите параметры, которые необходимо использовать, и при необходимости добавьте комментарий для этой версии файла.
3. Нажмите «ОК».

Выдача чертежей проекта из папки или проекта

1. В дереве Диспетчера проектов щелкните правой кнопкой мыши узел папки или проекта и выберите «Выдать».
2. Выберите один или несколько чертежей, которые необходимо выдать.
3. Выберите «Выдача».
4. Необязательно. Нажмите «Примечание к выдаче» , чтобы добавить примечание о выдаче чертежа. Нажмите «ОК».

Выдача чертежа проекта

• В Диспетчере проектов дважды щелкните узел чертежа.
  Прим.: В диалоговом окне «Параметры совместной работы» в разделе «Возврат/выдача» выберите параметр «При открытии чертежа», чтобы автоматически выдать чертеж для редактирования.
• В дереве Диспетчера проектов щелкните правой кнопкой мыши чертеж и выберите «Выдать».

  Чертеж будет выдан сразу без открытия диалогового окна.

Отмена выдачи чертежа проекта

• В дереве Диспетчера проектов щелкните правой кнопкой мыши узел чертежа и выберите «Отменить выдачу».

  Изменения, внесенные в файл в локальной папке, будут перезаписаны, а операция выдачи отменена.

  Прим.: Отобразится запрос на отмену выдачи и закрытие чертежа либо на отмену выдачи и повторное открытие чертежа. Если чертеж был закрыт перед отменой выдачи, запрос не появится.

Отмена выдачи чертежей проекта из папки или проекта

1. В дереве Диспетчера проектов щелкните правой кнопкой мыши узел папки или проекта и выберите «Отменить выдачу».
2. В диалоговом окне «Отменить выдачу» выберите один или несколько чертежей, выдачу которых требуется отменить.
   Прим.: Можно выбрать только те чертежи, которые были выданы пользователем.

3. Выберите «Отменить выдачу».

Принудительная отмена выдачи чертежа проекта

1. Щелкните правой кнопкой мыши файл, выданный другим пользователем.
   Прим.: Чтобы принудительно отменить выдачу, необходимы права доступа к управлению папкой.
2. Выберите «Принудительно отменить выдачу».

   Откроется информационное диалоговое окно с именем пользователя, который выполнил выдачу чертежа.

3. Нажмите "Далее".

   Отобразится диалоговое окно «Отмена выдачи».

4. Щелкните «Отменить выдачу (изменения будут утеряны)» или «Отменить выдачу (изменения будут утеряны) и открыть чертеж».

Скачивание чертежа проекта

1. В дереве Диспетчера проектов щелкните правой кнопкой мыши родительский узел (например, папку или узел «Чертежи P&ID») и выберите «Выдать».
2. В диалоговом окне выдачи выберите чертеж, который необходимо скачать.
3. Щелкните стрелку рядом с кнопкой «Выдача» и выберите «Только загрузка».
4. Щелкните «Только загрузка».

Удаление чертежа из проекта

1. В дереве Диспетчера проектов щелкните правой кнопкой мыши чертеж, который необходимо удалить. Щелкните "Удалить чертеж".
2. При появлении запроса щелкните «Удалить чертеж из проекта».

   Чертеж будет удален из структуры проекта и выгружен в корзину проекта в BIM 360 Docs. К имени файла будет добавлен суффикс в следующем формате:

   имя файла_имя пользователя_ггммдд_ччммсс.расширение

   • имя пользователя — ваше имя пользователя Windows
   • ггммдд — дата
   • ччммсс — время
   Прим.: Чтобы восстановить удаленный чертеж, щелкните «Открыть корзину проекта».
