В редакторе каталогов создайте компонент, используя пользовательскую геометрию. Укажите класс компонента трубопровода и другие фиксированные свойства нового компонента. Создайте начальный диапазон размеров. Можно добавить или удалить размеры, соответствующие пользовательским блокам компонентов. Импортируйте пользовательскую геометрию для каждого размера.
Создание компонента с использованием геометрии на основе блоков
- Во вкладке «Редактор каталогов» щелкните «Создать новый компонент».

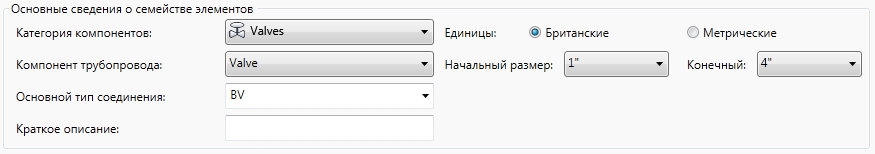

- В диалоговом окне «Создать новый компонент» в разделе «Графика» выберите «Пользовательская — графика на базе блоков AutoCAD DWG».
- В области базовой информации о семействе деталей щелкните категорию компонента (например, «Клапаны»).
- Щелкните тип компонента (например, «Клапан»).
- Введите краткое описание (например, ДВУХСЕДЕЛЬНЫЙ КЛАПАН).
- Щелкните основной тип конца (например, BV). Вы также можете ввести значение, если нужный основной тип конца отсутствует в каталоге.
- Введите количество портов (например, 4). Это значение должно соответствовать количеству портов, добавленных в пользовательские блоки компонента.
Назначение размеров компоненту на основе блока
- В поле «Начальный размер» укажите диапазон размеров (например, от 1 до 4 дюймов).
- Нажмите «Создать».

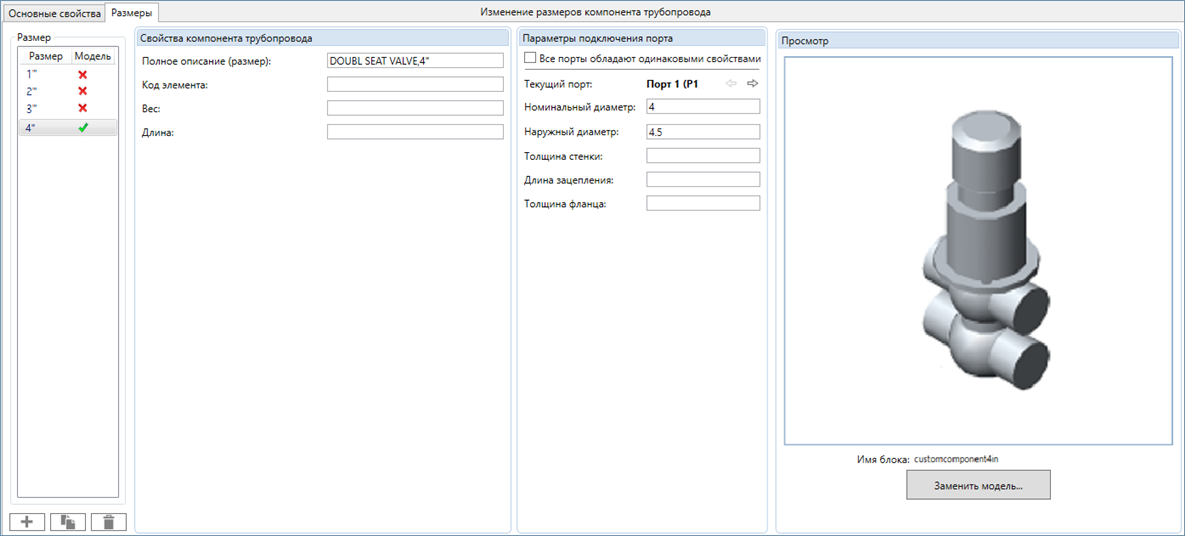

- На панели «Редактор компонентов трубопровода» щелкните вкладку «Размеры».
- Если в столбце размеров находятся ненужные размеры, щелкните размер и нажмите
, чтобы удалить его.
- В поле «Размер» щелкните размер для настройки блока и свойств (например, 4 дюйма).
- Щелкните «Выбрать модель».
- В диалоговом окне «Выбор определения блока» откройте чертеж и щелкните блок, имеющий порты, указанные с использованием plantpartconvert.
- В разделе «Свойства присоединительного патрубка» введите соответствующий наружный диаметр трубы (например, 4,5).
- Выполните одно из указанных ниже действий.
- Если все свойства соединительного порта те же самые, выберите «Все порты обладают одинаковыми свойствами».
- Щелкните правую стрелку и введите соответствующий наружный диаметр трубы для дополнительных портов.
- В разделе «Свойства компонента трубопровода» введите полное описание (размер). Например, ДВУХСЕДЕЛЬНЫЙ КЛАПАН, 4".
