Задайте порядок обозначения уклона и наклона в изометрическом чертеже.
- На ленте выберите вкладку "Главная"

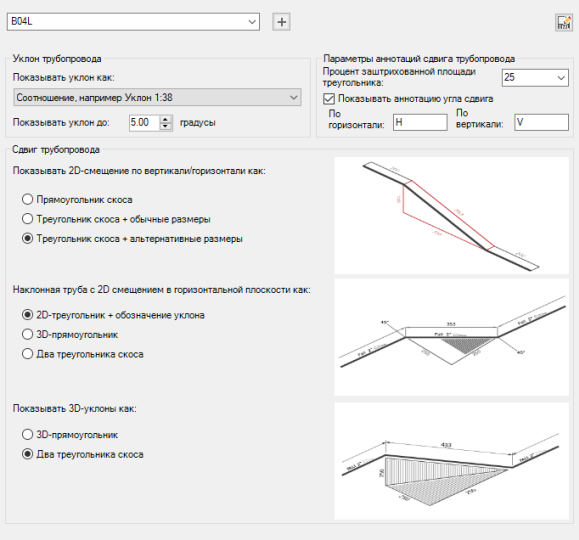

панель "Проект" "Диспетчер проектов" "Настройка проекта". - В диалоговом окне "Настройка проекта" разверните узел "Настройки изометрического файла DWG". Нажмите кнопку "Наклоны и скосы".
- В области "Наклонные линии" в списке "Стиль ISO" выберите стиль ISO.
- В области "Наклонный трубопровод" выполните следующие действия.
- В списке "Показать спады как" выберите поведение спадов в раскрывающемся списке. Можно выбрать один из следующих вариантов: "Угол", "Отношение", "Процент", "Градиент", "Наклон, британские единицы", "Наклон, метрические единицы" или "Подавлять индикацию ниспадающих линий".
- В поле "Показывать как спад до" выберите значение из раскрывающегося списка или введите значение, чтобы указать максимальное значение, при котором отображаются спады.
- В области "Смещенный трубопровод" выполните следующие действия.
- В списке "Показывать 2D-смещение по вертикали/горизонтали как" выберите "Прямоугольник скоса", "Треугольник скоса + обычные размеры" или "Треугольник скоса + альтернативные размеры".
- В списке "Показывать трубу с 2D-смещением по горизонтали как" выберите "2D-треугольник + индикатор отвеса", "3D-прямоугольник" или "Два треугольника скоса".
- В списке "Показывать 3D-скосы как" выберите "3D-прямоугольник" или "Два треугольника скоса".
- Нажмите "ОК".
