Настройка номеров линий

Создайте новый номер линии трубопровода.

Изменение номера линии трубы

1. В чертеже Plant 3D выберите один или несколько компонентов трубы, соединенные стык в стык.
2. Щелкните в области чертежа правой кнопкой мыши. Выберите "Свойства".

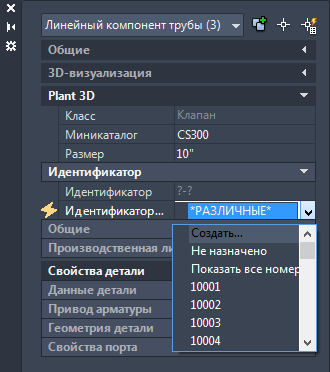

3. На палитре свойств щелкните "Plant 3D" "Идентификатор" "Идентификатор номера линии".
   Прим.:

   Список "Идентификатор номера линии" невозможно задать с помощью палитры свойств, если выбранная труба не присоединена.

4. В списке "Номер линии" выберите "Создать".

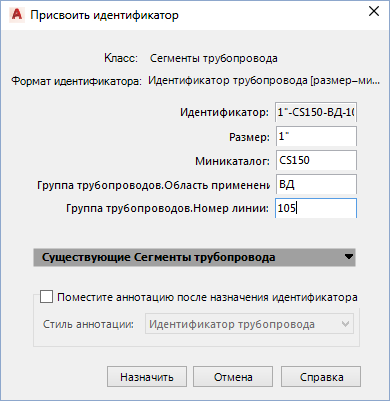

5. В диалоговом окне "Присвоить идентификатор" в поле "ЦелевойОбъект.Номер" введите номер линии (например, 105).

6. Нажмите кнопку "Назначить".

Переименование номера линии трубы

1. В Диспетчере проектов найдите область "Конфигурация Диспетчера данных" и в списке "Упорядочить объекты в дереве Диспетчера данных по:" выберите "Область".
   Прим.:

   Для изменения номера линии с помощью Диспетчера данных необходим исключительный доступ к проекту. Переименование номера линии может повлечь за собой изменение нескольких чертежей проекта.

2. На ленте выберите вкладку "Главная" > панель "Проект" > "Диспетчер данных".
3. В Диспетчере данных в раскрывающемся списке выберите "Данные текущего чертежа".
4. В структуре разверните "Область". Щелкните "Линии трубопровода".
5. В виде данных дважды щелкните столбец "Идентификатор" номера линии, который необходимо изменить.

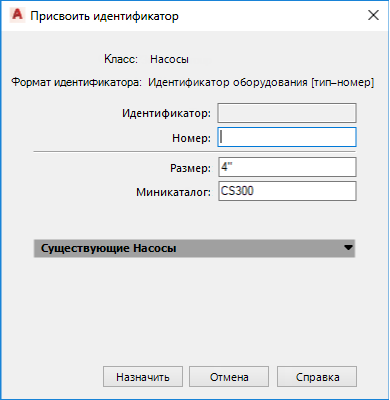

6. В диалоговом окне "Присвоить идентификатор" в поле "Номер" введите номер линии (например, 105).

7. Нажмите кнопку "Назначить".
