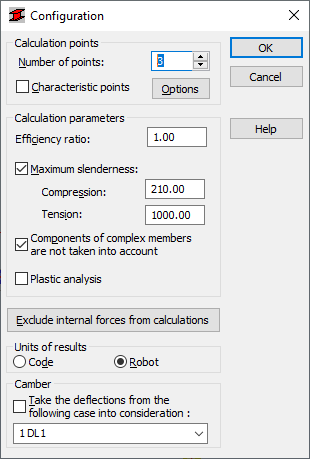

Диалоговое окно «Конфигурация» используется для определения параметров, применяемых при проверке стального элемента по новозеландским нормам NZS 3404. Диалоговое окно открывается при нажатии кнопки Конфигурация в диалоговом окне Расчеты. Отображается следующее диалоговое окно.
Можно задать следующие параметры расчета.
- Расчетные точки; их можно задать 2 способами.
- Определением количества точек по длине элемента (точки равномерно распределяются по длине элемента) – опция Количество точек ;
- Указанием координат характерных точкек; выберите характерные точки и нажмите кнопку Параметры, чтобы открыть диалоговое окно Расчеты в характерных точках.
- В поле "Коэффициент приведения" можно задать задают коэффициент, на который умножается предел пластичности (для его увеличения или уменьшения).
- Максимальная гибкость, если эта опция выбрана проверяется гибкость элемента. Кроме того, есть возможность указать допустимое значение гибкости элемента, используя поля Сжатие и Натяжение, чтобы указать предельные значения гибкость. Реальное значение гибкости элемента сравнивается с этими значениями (в зависимости от способа загрузки) и если предельное значение превышено, элемент классифицируется как нестабильный.
Если выбрана опция "Компоненты составных стержней не учитываются", то программа Robot не учитывает компоненты составных стержней при их расчете.
Если выбрать опцию Упругий расчет, программа Robot рассчитывает элементы, как указано в п.4.5 рассматриваемых норм. Общий алгоритм расчета основан на упругом расчете, который возможен только в исключительных случаях.
Для открытия диалогового окна Внутренние силы не включенные в рассмотрение необходимо нажать на кнопку Исключить внутренние силы из расчетов. Это диалоговое окно включает опции, которые определяют граничные значения внутренних сил (при этом значением силы, которая является "незначительной" , согласно данного пункта, можно пренебречь) Можно также выбрать единицы измерения для представления результатов расчета элемента. Результаты могут быть представлены в единицах измерения, используемых в указанных стальных нормах, или в единицах измерения, используемых в программе Robot.
В нижней части диалогового окна находится список выбора варианта нагружения (постоянная нагрузка), для которого рассчитываемые перемещения учитываются как начальные прогибы конструкции. При этом следует выбрать параметр "Принять прогибы для следующего варианта".
