Панель "Соединение" позволяет выбрать и определить тип соединительных пластин, который требуется использовать.
Элементы диалогового окна
- Номер
- Оставьте номер соединения, присвоенный по умолчанию, или введите новое значение.
- Имя
- Введите новое имя стыкового соединения.
- Симметричное соединение
- Задание соединения, симметричного по вертикали.
-
Прим.: В качестве опорной части симметрии используется правая часть соединения. Если выбран этот параметр, все параметры, примененные к правой стороне соединения, копируются на левую сторону соединения.
- Соединительные плиты
- Выберите тип соединения в меню. Прим.: Если выбран параметр "Симметричное соединение", список пластин в меню Соединительные плиты содержит только симметричные варианты.
- Выровнять по верхним краям стержней
- Выравнивание кромок верхних стержней. Прим.: Этот параметр доступен только для стыковых соединений балки с балкой.
- Расстояние между стержнями
- Укажите расстояние S1 для стержней. Прим.: Этот параметр доступен только для стыковых соединений балки с балкой.
- Сечение
- Выберите сечение в списке. Прим.: Если соединение не является частью конструкции, можно изменить его профиль.
- Материал
- Выберите материал в списке.
- Сплошные стенки
- Укажите, какое соединение используется — болтовое или сварное.
- Левые/нижние плиты
- Укажите, какое соединение используется для левых/нижних плит — болтовое или сварное.
- Правые/верхние плиты
- Укажите, какое соединение используется для правых/верхних плит — болтовое или сварное.

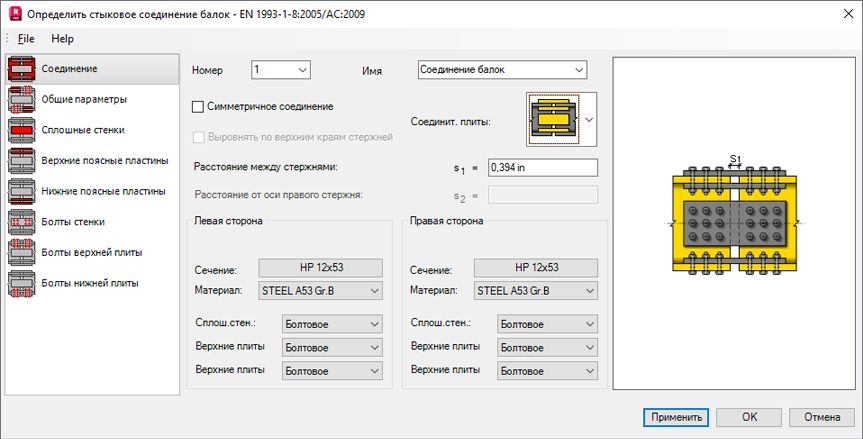

Стыковое соединение балок

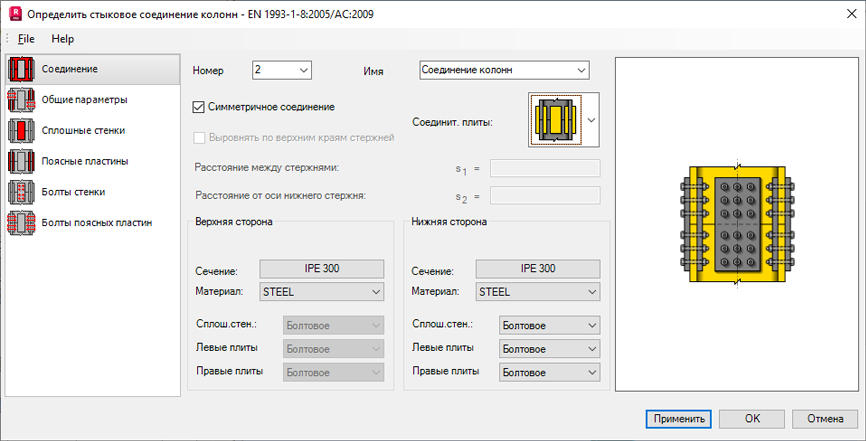

Стыковое соединение колонн
