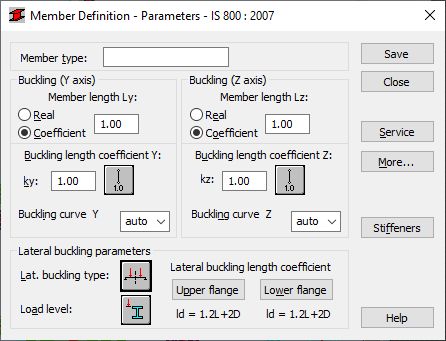

Для определения параметров типа элемента по индийским нормам стали IS 800: 2007 используют диалоговое окно Определение элемента. Вызывают его одним из следующих способов:
- при нажатии на иконку Определение нового типа стального элемента в диалоговом окне Тип элемента;
- при нажатии на кнопку Параметры в диалоговом окне Определения.
В этом диалоговом окне задаются следующие параметры:
- Тип элемента - имя типа выбранного элемента (в это поле можно ввести любое имя типа элемента);
- Продольный изгиб (ось Y) или (ось Z) - определяет длину элемента в соответствующей плоскости; Определить длину можно двумя способами:
- выбирают опцию Действительная и вводят длину элемента;
- выбирают опцию Коэффициент, вводят значение коэффициента, на который надо умножить реальную длину элемента для того, чтобы получить требуемую величину. Например, если вводится величина 0.25, это означает, что требуемая длина равна 1/4 от реальной длины. Вторым способом удобно пользоваться при одновременном определении нескольких элементов, реальные длины которых отличаются, а дополнительные опоры, например, распределены равномерно. Если Вы желаете сохранить эту группу параметров как категорию, то длину нужно задавать этим способом. Если вводят величину 1.0, то для каждого элемента, который задают как Ly, используя категорию, программа Robot принимает его настоящую длину.
- В поле Коэффициент расчетной длины можно задать коэффициенты длины элемента при изгибе в обоих направлениях (Ky и Kz). Настоящая длина элемента (или сумма длин компонентов элемента) автоматически вводится в соответствующие поля.
- Коэффициент расчетной длины зависит от условий концевых опор узлов элемента в плоскости изгиба. Расчетную длину элемента можно также определить в диалоговом окне Схемы продольной устойчивости, которое открывается при нажатии на значок, представляющий выбранный тип схемы продольного изгиба элемента. Оно содержит типовые диаграммы опор элементов; если одна из них выбрана, программа Robot автоматически принимает или рассчитывает значения коэффициента.
- Иконки диалогового окна разделены на две группы: одна из них содержит типовые способы (основанные на нормах) описания элементов и соответствующие величины коэффициентов изгиба, а другая – иконки опций для расчета коэффициента изгиба для колонн рам высотных зданий.
- Потеря устойчивости кривой (Y и Z). Определяет потерю устойчивости кривых. Если выбрано "Авто", программа Robot выбирает нужную кривую потери устойчивости для использования в соответствии с требованиями норм; в противном случае Robot выполняет расчеты при условии использования определенной пользователем кривой потери устойчивости.
- Параметры поперечной потери устойчивости (Lb и Cb): опции для проверки потери устойчивости при поперечном изгибе элемента. Получить доступ к параметрам можно, нажав соответствующий значок.
При расчете потери устойчивости требуется указать для элемента расстояние между поперечными сечениями, защищенными от кручения, а именно расчетную длину. Необходимо различать две длины зоны продольного изгиба, так как верхняя и нижняя полки могут быть закреплены каждая отдельно, а сжимающие напряжения могут возникнуть в верхней или нижней полке при различных вариантах нагружения. Поэтому задается коэффициент, на который надо умножить базовую длину элемента для того, чтобы получить длину зоны продольного изгиба. В программе Robot значение длины l принимается за основное. Можно вводить величину коэффициента прямо или выбирать иконку, представляющую вариант, для которого будет автоматически выбран коэффициент.
Диалоговое окно для определения параметров типа элемента, указанных в нормах, открывается при нажатии на кнопку Больше.
Для того, чтобы открыть дополнительное диалоговое окно для задания параметров типа элемента (предельных смещений, начальных смещений), нажимают на кнопку Сервис.
Тип элемента с определенным именем и параметрами добавляется в список ранее созданных типов стальных элементов при нажатии на кнопку Сохранить.
