Подробные результаты

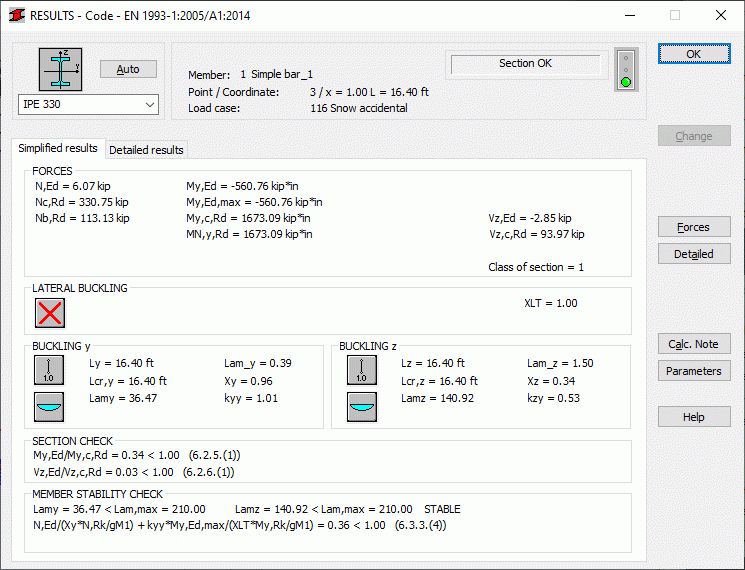

Диалоговое окно Подробные результаты содержит результаты всех возможных расчетов, производимых для элемента.

Доступ

• Щелкните любую строку диалогового окна "Сокращенные результаты".

Элементы диалогового окна

Свойства сечения

Эта группа содержит графическое представление выбранного сечения.

Введите имя сечения, например, IPE 100, а затем нажмите кнопку "Автоматически", чтобы рассчитать все параметры норм для сечения автоматически.

Прим.: Нормативные параметры вычисляются в соответствии с данными, отображаемыми в верхней части диалогового окна, например, номером стержня, точками и группами, и параметрами выбранного сечения.

Совет: Введите первые буквы имени сечения и нажмите клавишу ENTER, чтобы вывести список соответствующих сечений в раскрывающемся меню.

Стержень

Отображение номера стержня.

Точка/координата

Отображение номера группы.

Вариант нагружения

Отображение имени варианта нагружения, для которого были выполнены проверки/проектирование.

Результаты

Результаты могут трактоваться следующим образом:

	Корректное сечение
	Некорректное сечение Напряжение превышает допустимое.
	Неустойчивое сечение Гибкость элемента превышает допустимое значение гибкости.
	Некорректное и неустойчивое сечение Допустимые значения напряжения и гибкости превышены.

Вкладки

Диалоговое окно "Подробные результаты", как правило, содержит две вкладки:

• Сокращенные результаты
• Подробные результаты

Две дополнительные вкладки доступны с Eurocode3 и польскими нормами PN:

• Перемещения: содержит результаты расчета для предельного состояния пригодности к нормальной эксплуатации.
• Планки/Решетка: содержит результаты проверки для элементов, соединяющих ветви составных элементов.

Прим.: Содержимое диалогового окна зависит от нормы, в соответствии с которой выполнены сочетания по нормам стержня или группы.

Изменить

Заменяет исходное сечение на сечение, введенное в диалоговом окне "Подробные результаты".

Решетка

Нажатие на кнопку открывает диалоговое окно Соединение ветвей, в котором можно выбрать и проверить элементы, соединяющие ветви отдельных элементов.

Прим.: Этот параметр доступен при проверке или расчете сложных элементов по Eurocode3 и польским нормам PN.

Усилия

Открывает диалоговое окно "Проверка вручную".

Значения внутренних сил, действующих на выбранный элемент, перемещены сюда.

Подробный

Открывается диалоговое окно "Подробный расчет", в котором можно выполнять подробный расчет катаных или сварных элементов I-сечения.

Пояснительная записка

Открытие редактируемой версии пояснительной записки, в которой можно изменить данные и результаты проверки или проектирования.
