Сокращенные результаты

После расчета открывается диалоговое окно, в котором отображаются сокращенные результаты для выбранного типа проверки.

Доступ

1. Выберите компоновку Проектирование стальных конструкций или Проектирование деревянных конструкций.
2. Определите элементы, которые требуется проверить, настройте параметры проверки, а затем перейдите на вкладку "Расчет".

Общее описание

Это диалоговое окно содержит две вкладки.

• Вкладка Сообщения отображает предупреждения и ошибки, возникающие в процессе проверки или проектирования элемента конструкции.
• Содержание вкладки Результаты зависит от выбранного типа проверки.

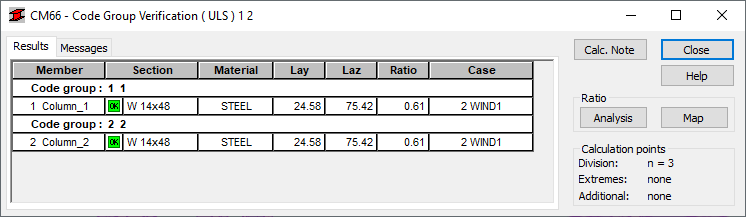

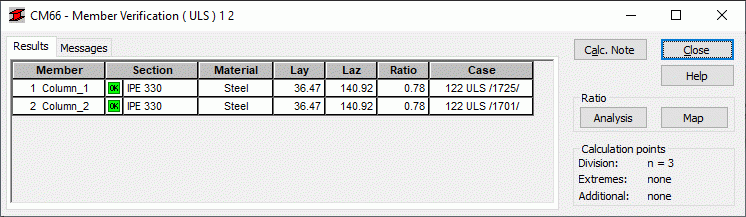

Результаты проверки элементов/норм

Диалоговые окна "Проверка элемента" и "Проверка норм" содержат одинаковую информацию.

На вкладке Результаты диалогового окна "Проверка" отображаются результаты проверки или проектирования элементов из стали, дерева или алюминия или группы элементов.

Эти краткие результаты отображаются в таблице.

Каждая строка таблицы соответствует элементу или группе элементов в соответствии с заданным списком.

Трактовка результатов

• : сечение соответствует критериям нормы.
• : сечение не соответствует критериям нормы.

Проектирование группы элементов

При проектировании группы элементов на экране отображаются три последовательных сечения из каждого семейства выбранной группы сечений. Сечение на центральной линии соответствует нормативному критерию.

Трактовка результатов

• или : поперечное сечение не соответствует требованиям норм либо соответствует сверх меры.
• : сечение соответствует критериям нормы.
• : сечение не соответствует критериям нормы.
• : неустойчивый элемент или группа элементов
• : неустойчивый элемент или группа элементов с коэффициентом эффективности, превышающим 1,0.

Оптимизация группы элементов

Содержимое диалогового окна соответствует содержимому диалогового окна проектирования группы элементов.

Проектирование с опциями оптимизации – это построение каждого семейства сечений, которые были выбраны в процессе создания группы. Программа выбирает из этого набора сечение с оптимальным значением параметра, учитывая принятый критерий оптимизации. Если сечения с оптимальным значением параметра в текущей группе принадлежат одному семейству, то между результатами, полученными с помощью опции Построение, и результатами, полученными с помощью опции Построение с функциями оптимизации, не будет никакой разницы. Опции оптимизации совершать действия с группами. Поэтому, группы элементов должны быть определены до начала выполнения оптимизации.

Трактовка результатов

• или : поперечное сечение не соответствует требованиям норм либо соответствует сверх меры.
• : сечение соответствует критериям нормы.
• : сечение не соответствует критериям нормы.
• : неустойчивый элемент или группа элементов
• : неустойчивый элемент или группа элементов с коэффициентом эффективности, превышающим 1,0.
• : сечение является оптимальным.

Прим.: При закрытии любого из этих диалоговых окон с краткими результатами открывается дополнительное Архивирование результатов расчета диалоговое окно для сохранения результатов проверки элемента или проектирования.

Элементы диалогового окна

Пояснительная записка

Открытие диалогового окна Печать, в котором можно выбрать тип пояснительной записки.

Коэффициент/Расчет (проверка элемента и группы норм)

Открытие диалогового окна "Общий расчет - стержни", в котором отображается графическое представление коэффициента эффективности для отдельных элементов конструкции.

Коэффициент/Карта (проверка элемента и группы норм)

Открытие диалогового окна "Карты для стержней", в котором отображается карта соотношения проверяемых элементов конструкции со следующими настройками масштаба:

• Нижний предел интервала = 0,1.
• Верхний предел интервала должен быть равен отношению, настроенному в параметрах конфигурации расчета для проектирования данного экземпляра процесса проектирования.
• Максимальная масштабная величина должна быть равна максимальной величине полученного отношения в списке рассчитанных элементов, но быть не менее (верхний предел) +0,1.
• Минимальное значение масштаба: ноль.
