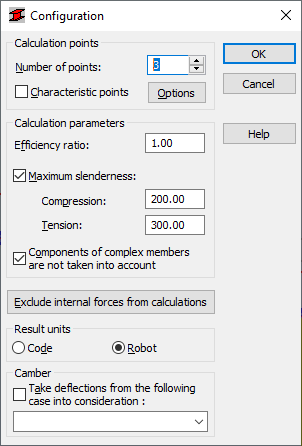

Диалоговое окно «Конфигурация» используется для настройки параметров, применяемых при проверке стального элемента по канадским нормам CAN/CSA-S16-09, CAN/CSA-S16-01, включая приложение № 1 (2005 г.), CAN/CSA-S16.1-94 и CAN/CSA S16-14. Диалоговое окно открывается при нажатии кнопки Конфигурация в диалоговом окне Расчеты. Отображается следующее диалоговое окно.
Можно задать следующие параметры расчета.
- Расчетные точки; их можно задать 2 способами.
- Определением количества точек по длине элемента (точки равномерно распределяются по длине элемента) – опция Количество точек ;
- Указанием координат характерных точкек; выберите характерные точки и нажмите кнопку Параметры, чтобы открыть диалоговое окно Расчеты в характерных точках.
- В поле "Коэффициент приведения" можно задать задают коэффициент, на который умножается предел пластичности (для его увеличения или уменьшения).
- Предельная гибкость. Если флажок установлен, гибкость элемента будет проверена; кроме того, можно указать допустимое значение предельной гибкости элемента при сжатии (используйте поле "Сжатие") и при растяжении (используйте поле "Растяжение"); реальная гибкость элемента сравнивается с этими значениями; если предельное значение превышено, элемент классифицируется как неустойчивый.
Если выбрана опция "Компоненты составных стержней не учитываются", то программа Robot не учитывает компоненты составных стержней при их расчете.
Нажмите кнопку Исключить внутренние усилия из расчетов, чтобы открыть диалоговое окно Не учитываемые внутренние усилия; это диалоговое окно позволяет выбирать внутренние усилия, которыми можно пренебречь при проектировании элементов конструкции. Можно также выбрать единицы измерения для представления результатов расчета элемента. Результаты могут быть представлены в единицах измерения, используемых в указанных стальных нормах, или в единицах измерения, используемых в программе Robot.
В нижней части диалогового окна находится список выбора варианта нагружения (постоянная нагрузка), для которого рассчитываемые перемещения учитываются как начальные прогибы конструкции. При этом следует выбрать параметр "Принять прогибы для следующего варианта".
