Условия огнестойкости — приложение C

Допущения

• На основе EN 1992-1-2:2004/A1:2019, приложение C — изгиб колонн при пожаре
• Только для европейских профилей (EN 1992-1-2:2004/A1:2019)
• Только для колонн с прямоугольным поперечным сечением в конструкциях с раскосами или без них
• Приложение применимо для f_ck <= 50 МПа
• Допущения, которые необходимо принять из-за ограничений в таблицах, представленных в приложении С:

• Размер меньшего поперечного сечения b должен быть в пределах 20 см <= b <= 60 см
• Коэффициент нагрузки (n__fi) должен быть между 0,2 и 0,6
• Измененный коэффициент механического армирования должен быть в диапазоне 0,1 <=
• Расстояние между осями основных стержней должно соответствовать ограничению в 25 мм <= a <= 85 мм
• Измененный общий эксцентриситет первого порядка продольного усилия должен быть в пределах 20 мм <= e_N <= 100 мм

Расчеты

h, b — размеры поперечного сечения колонны b <= h

A_c — площадь поперечного сечения колонны, A_c = bxh

n__fi — коэффициент нагрузки

ω — измененный коэффициент механического армирования

e_N — измененный общий эксцентриситет первого порядка продольного усилия, N_Ed,fi

a — расстояние между осями основных стержней

N_Ed,fi — проектная осевая нагрузка при пожаре

M_0Ed,fi — проектный момент первого порядка при пожаре

Максимально допустимый коэффициент гибкости при пожаре (λ_fi,max) рассчитывается на основе таблиц, приведенных в приложении C норм EN 1992-1-2:2004/A1:2019. Он основан на измененном коэффициенте механического армирования (ω), коэффициенте нагрузки (n__fi), измененном общем эксцентриситете первого порядка продольного усилия (e_N), расстоянии между осями основных стержней (a) и размере поперечного сечения колонны. Справочный размер для поперечного сечения в таблицах всегда является меньшим размером b поперечного сечения.

Значения максимально допустимого коэффициента гибкости при пожаре (λ _fi,max) из таблиц, приведенных в приложении С, являются линейно интерполированными.

Процесс проверки

После расчета в разделе «Колонна — поясн. записка» представлена информация о том, помечены ли результаты проверки как «ОК» или «НЕ ОК», а также набор предупреждений, которые отображаются, если требования норм не были соблюдены.

Статус «НЕ ОК» отображается при появлении любого предупреждения. Это означает, что не были соблюдены определенные требования норм, а пользовательские значения нельзя использовать в расчетах. В таких случаях для расчетов используются ближайшие предельные значения из таблиц приложения С, при этом все этапы выполняются на основе этих значений и показаны в пояснительной записке. Такая записка может быть полезна в процессе исправления принятой модели и позволяет пользователю проверить и сравнить конкретные результаты. Для получения статуса «ОК» пользователь должен пересмотреть модель в соответствии с инструкциями, указанными в предупреждениях.

Колонна — пояснительная записка

Результаты расчета огнестойкости можно проверить на вкладке «Колонна —поясн. записка», пункт 2.5. Отображаются все предупреждения, а также краткий ответ, указывающий, являются ли результаты проверки верными или неверными. Кроме того, можно просмотреть результаты расчета для отдельных этапов, а также окончательные расчеты и сравнения с предельными значениями, указанными в стандарте.

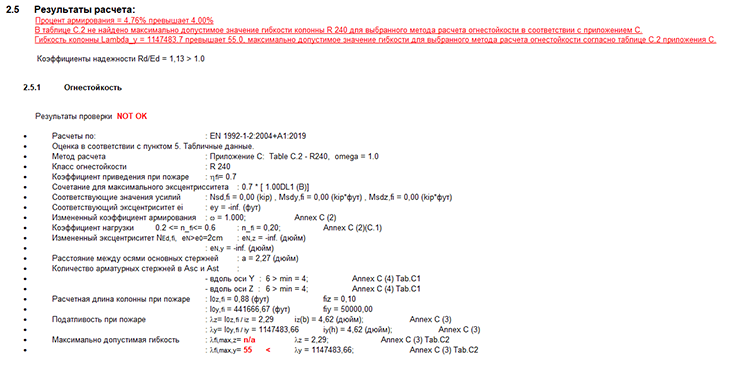

Пример пояснительной записки для колонны в RSA версии 2025:

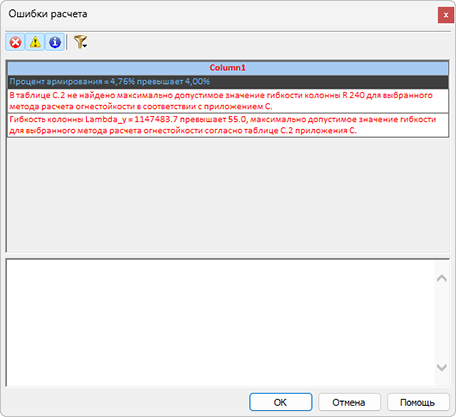

Предупреждения также отображаются в отдельном диалоговом окне, которое открывается сразу после расчета.
