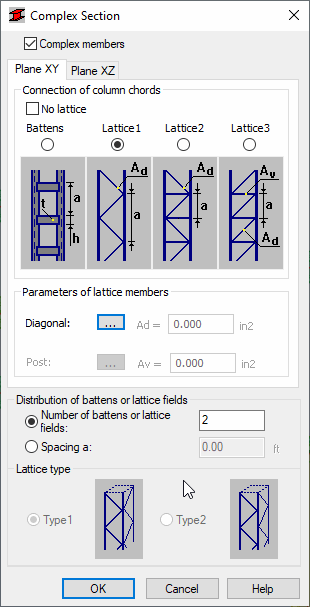

Эта опция используется для определения параметров составных сечений. Опция доступна при нажатии на кнопку "Составное сечение" в диалоговом окне "Определение элемента. Параметры".
Параметры. Если включена опция Составные элементы, то программа выполняет расчет элемента согласно пункту 5.9 Еврокода3 или пункту 4.7 кода PN-90/B-03200.
В поле Распределение планок или полей решетки пользователь может определять размещение элементов, соединяющих отдельные пояса колонн. Определить распределение элементов можно двумя способами:
- указанием числа в поле Распределение планок или полей решетки; программа автоматически распределяет планки (поля решетки) равномерно по всей длине элемента; Примечание: Планки у опор (крайние планки) также включаются в указанное число планок, например, если задано количество планок равное 4 для 3х метрового элемента, эти планки будут распределены следующим образом: (0.0 м, 1.0 м, 2.0 м, 3.0 м)
- определением величины расстояния между отдельными соединяющими элементами в поле "Интервал"; значения интервалов между планками или высота всех полей решетки принимаются равными по всей длине элемента; если длина элемента не кратна расстоянию a, планки распределяются равномерно по отношению к центру элемента: так при величине интервала а = 1,0 м для элемента длиной 3,2 м приведет к равномерной установке 4-х планок по длине элемента в координатах (0,1 м, 1,1 м, 2,1 м, 3,1 м).
Предполагается, что соответствующие плоскости стоек (решеток) параллельны локальным осям составного сечения (где x — продольная ось элемента, y — горизонтальная ось, z — вертикальная ось). На вкладке "Плоскость XY" пользователь может определять типы планок или решеток, расположенных в плоскости параллельно локальной оси y. Аналогично, вкладка "Плоскость XZ" используется для определения параметров планок или решеток, расположенных в плоскости параллельно локальной оси z. Если активизируется опция "Нет" решетки, то при вычислениях не учитывается тот факт, что сечение составное элемент и расчеты производятся в предположении, что полки являются полностью интегрированным целым в данной плоскости.
По Еврокоду3 выбор опции Планки позволяет определять основные размеры (высоту, толщину). После выбора одного из типов решетки (Решетка 1, 2, 3) становятся доступными опции для определения стержней решетки. Предполагается, что стойки и диагонали, как правило, имеют одинаковые сечения. По Еврокоду3, когда выбирается тип решетки 3, пользователь может определять разные сечения для стоек и диагоналей. При нажатии на кнопку (…), справа от опции Сечение диагонали (или опций Диагональ/Стойка по Еврокоду3), открывается диалоговое окно Выбор сечения, в котором можно определить имя элемента решетки. При выборе сечения площадь сечения автоматически вводится в поле редактирования Ad (Av).
