Эта опция включает детализированный расчет для следующих стержней:
- Решетки в I-стержнях,
- Стержни с коробчатымсечением или
- Трубчатые стержни из прокатных или сварных сечений.
Доступ к детализированному расчету для французского кода стали CM66 происходит через кнопку "Детально" в диалоговом окне Детализированные результаты.
Основываясь на требованиях, описанных в коде СМ66, определены следующие расчеты:
- устойчивость сетки без ребер жесткости при сложном напряжении (глава 5,212-3);
- устойчивость сетки с ребрами жесткости при сложном напряжении (глава 5,212-3);
- проверка ребер жесткости (глава 5,212-4).
Проверка устойчивости стенки с ребрами жесткости и без ребер жесткости выполняется отдельно. Устойчивость ребер жесткости может быть проверена, только если выбрана проверка стенки с ребрами жесткости.
Пользователь может выполнить анализ элемента, указав число расчетных точек (101 точка максимально). Программа проверяет соответствующие условия кода для каждой точки столько раз, сколько определено случаев нагружения (комбинаций по коду), а затем выдает результаты по нагружениям с наибольшим коэффициентом.

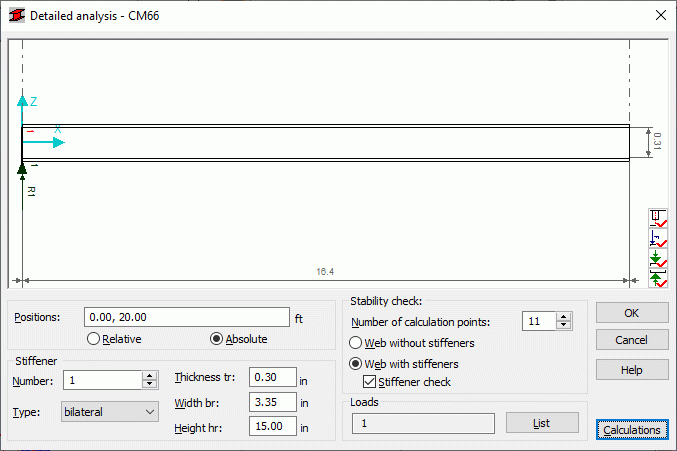

В верхней части диалогового окна представлены на чертеже схемы элемента, включая его размеры; в нижнем правом угле на чертеже отображаются значки, перечисленные ниже:
|
включение/выключение отображения ребер жесткости, нумерации ребер жесткости, нумерации панелей и расстояния между ребрами жесткости |
|
включение/выключение отображения сил, действующих на верхний фланец элемента, их номера и расстояния между ними |
|
включение/выключение отображения сил, действующих на нижний фланец элемента, их номера и расстояния между ними |
|
включение/выключение отображения опор/прилегающих стержней, расположенных на верхнем фланце элемента, их номера и расстояния между ними |
|
включение/выключение отображения опор/прилегающих стержней, расположенных на нижнем фланце элемента, их номера и расстояния между ними |
Детальный анализ, выполняемый по французскому коду CM66, включает нагружения, определенные ранее пользователем во время расчетов. Для текущих нагружений, как и прочих нагружений, программа считывает все внешние и внутренние силы, и только они принимаются в расчет при вычислениях.
Если для анализируемой балки была выявлена опора, определенная ранее пользователем, то она автоматически будет включена в чертеж. Если опоры на балке не обнаруживаются (пользователь, например, рассматривает перемычку рамы), программа проверяет, прилегает ли вертикальный стержень (который потенциально может действовать как опора) к анализируемой балке. Если да, то программа считает, что опора должна быть определена в этом месте. Программа автоматически опознает точки, где располагаются прилегающие (соподчиненные) балки, передающие нагрузку на анализируемую балку. Позиции сосредоточенных сил, действующих на балку, также опознаются автоматически.
Вычисления начинаются после нажатия на кнопку Вычисления.
Ниже перечислены опции, размещенные в нижней части диалогового окна:
- Число расчетных точек – поле, в котором пользователь должен указать число делений элемента на сегменты равной длины. в этих точках вычисляются внутренние силы.
- Сетка без ребер жесткости - если этот параметр выбран, то все параметры, связанные с элементом ребра жесткости становятся недоступными. Элемент будет анализироваться как один без ребер жесткости.
- Сетка с ребрами жесткости - если выбрана эта опция, то параметры, связанные с элементом ребра жесткости становятся доступными (часть из них, после выбора опции "Проверить ребра жесткости"). Элемент будет анализировать как один с ребрами жесткости.
- Проверка ребер жесткости - если этот флажок установлен, то поля, используемые для определения базовых параметров ребер жесткости становятся активными; каждое ребро жесткости можно изменять по отдельности.
- "Нагрузки" – список нагружений, учитываемых при детализированном расчете элемента.
Ребра жесткости определяются автоматически при выполнении команды Детальный анализ на следующих позициях стержня:
- в точках, где определены опоры;
- в точках, где приложены сосредоточенные силы;
- в точках, где выявлены прилегающие стержни;
Параметры ребер жесткости, которые были определены автоматически, могут быть свободно изменены, добавлены или удалены. Позиции ребра жесткости показаны в поле редактирования Позиции; позиция ребра жесткости может быть определена в абсолютных или относительных (с соотношением к длине стержня) координатах.
По умолчанию устанавливаются следующие параметры ребер жесткости:
- Тип ребра жесткости - двусторонний.
- Толщина = толщины сетки.
- Ширина = половина разницы между шириной балки и толщиной сетки.
- Высота = высота сетки.
По умолчанию принимается, что длина балки равна расстоянию между теоретическими осями элементов.
Программа позволяет выполнять следующие вычисления:
Устойчивость сетки без ребер жесткости при сложных напряжениях (5,212-3);
- Балка анализируется в ряде точек, определенных пользователем в поле редактирования Число расчитуемых точек.
- Напряжения в текущей расчитуемой точке вычисляются на основе внутренних сил, считываемых для данного случая нагружения. Эти напряжения используются в дальнейшем для проверки эмпирической проверочной формулы, приведенной в пункте 5.212-3
- Результаты представляются для каждой расчитуемой точки и для варианта нагрузки при наиболее неблагоприятном коэффициенте.
Устойчивость сетки с ребрами жесткости при сложных нагрузках (5,212-3)
- Программа выполняет те же процедуры, что и при проверке сетки без ребер жесткости. Во время проверки Robot применяет вторую эмпирическую формулу, приведенную в пункте 5.212-3
Устойчивость поперечных ребер жесткости (5,212-4)
- Проверка производится в точках, где располагаются ребра жесткости.
- Вычисляется сила, действующая на ребро жесткости, согласно комментарию к пункту 5,212-4, как разница между поперечной силой, действующей в точке размещения ребра жесткости, и максимальной поперечной силой, которую может выдержать сетка без ребер жесткости в данной точке.
- Параметры ребер жесткости вычисляются при допущении, что они взаимодействуют с сегментом сетки длиной, равной 30-кратной толщине сетки.
- Устойчивость ребер жесткости проверяется аналогично устойчивости колонн в комплексной нагрузке, согласно пункту 3,41 норм.
