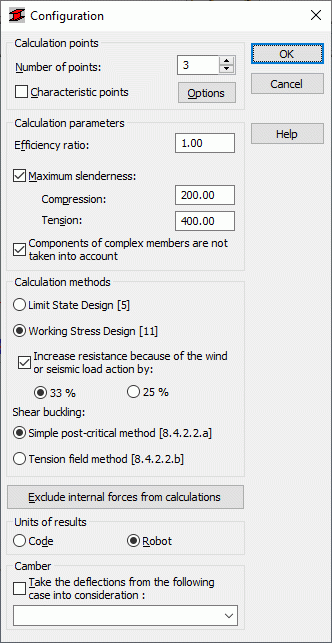

Диалоговое окно Конфигурация используют для определения параметров, необходимых при проверке стального элемента. Для того, чтобы его открыть, нажимают на кнопку Конфигурация в диалоговом окне Расчет.
Можно задать следующие параметры расчета.
- Расчетные точки. Их задают двумя способами:
- указав количество точек по длине элемента (точки равномерно распределяются по его длине) в поле Количество точек;
- назначив координаты характерных точек. Для этого выбирают опцию Характерные точки и нажимают на кнопку Опции; открывается диалоговое окно Расчет в характерных точках.
- В поле "Коэффициент приведения" можно задать задают коэффициент, на который умножается предел пластичности (для его увеличения или уменьшения).
- При выборе опции Максимальная гибкость программа Robot проверяет гибкость элемента. Эта опция используется для сжатых и растянутых элементов.
Если выбрана опция "Компоненты составных стержней не учитываются", то программа Robot не учитывает компоненты составных стержней при их расчете.
По нормам расчет можно выполнять по следующим методам:
- расчет по предельным состояниям;
- расчет по допускаемым напряжениям.
Можно использовать такие альтернативные методы проверки:
- Простой закритический метод – программа Robot проверяет элемент согласно разделу 8.4.2.2.a.;
- метод поля растяжения – программа Robot проверяет элемент по разделу 8.4.2.2.b.
При выборе опции Увеличить прочность из-за ветровой или сейсмической нагрузки на:, можно увеличить (согласно разделу 11.1.4 норм) допускаемую расчетную прочность на 33 или 25 процентов, для сочетаний нагрузки, включающих ветер и сейсмические варианты. Этой опцией можно пользоваться только в том случае, если выбирают метод расчета По допускаемым напряжениям [11].
В середине диалогового окна находится кнопка "Исключить внутренние усилия из расчета", при нажатии на которую открывается диалоговое окно Неучтенные внутренние усилия. Это окно используют для указания предельных значений внутренних усилий (таким образом, можно пренебречь "несущественными" для данного сечения усилиями). Можно также выбрать единицы измерения для представления результатов расчета элемента. Их можно взять из стальных норм или воспользоваться единицами измерения Robot.
В нижней части диалогового окна находится список для выбора варианта нагружения (постоянной нагрузки). Robot рассматривает расчет перемещений как начальных прогибов конструкции. При этом следует выбрать параметр "Принять прогибы для следующего варианта".
