Определение параметров подчистки примыканий стен

Укажите необходимость подчистки примыканий стен на виде в плане, а также способы ее выполнения.

Видеоролик: «Изменение примыканий стен»

1. Выберите вкладку «Изменить»панель «Геометрия» («Соединения стен»).

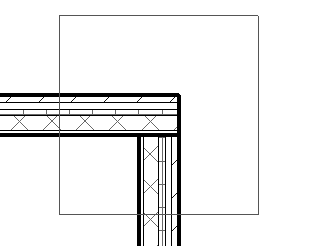

2. Наведите курсор на соединение стен и щелкните появившийся квадрат.

   Для выбора нескольких пересекающихся соединений стен в целях очистки нарисуйте вокруг этих соединений рамку выбора или, удерживая нажатой клавишу CTRL, выберите каждое соединение по отдельности.

3. Соединения можно разрешать и отменять.
   • Для разрешения соединения стен в текущей конфигурации на панели параметров выберите Разрешить соединение и следующие параметры отображения.
     • Подчистить. Отображение сглаженного соединения. При выборе соединения для редактирования временно отображаются сплошные линии, указывающие место, где фактически оканчиваются слои стены; эти линии не выводятся на печать и отображаются только до завершения работы с инструментом «Соединения стен».

     • Не подчищать. Отображение стыкового соединения торцов стен друг с другом, как показано на рисунке.

     • Как задано для вида. Подчистка соединений стен в соответствии со значением свойства экземпляра «Отображение примыканий стен» для вида. Это свойство указывает, применяется ли подчистка к стенам всех типов или только к стенам данного типа.
   • Для указания того, что концы пересекающихся стен не должны соединяться, на панели параметров выберите Отменить соединение.

     Отмена соединения определяет режим соединения в конечной точке стены независимо от того, где эта стена находится. Например, при перемещении стены от текущего пересечения, конечная точка стены не будет автоматически соединяться с любой другой стеной.

   Прим.: Если выбрать пересечение конечных точек соединенных стен и указать параметр "Отменить соединение", для каждой конечной точки стены в месте пересечения соединение будет отменено. Теперь в месте пересечения (не отдельного соединения) стены не соединяются, их конечные точки становятся независимыми. Для восстановления соединения в этом месте пересечения нарисуйте рамку выбора вокруг соединения для выбора всех стен (при одном щелчке по местоположению будет выбрана только одна конечная точка стены), а затем выберите "Разрешить соединение". Концы стен будут подчищены и соединены должным образом.
4. Выберите "Изменить" для завершения работы с инструментом.
