Размещение схематических эскизов арматурных стержней на чертежах арматуры

Узнайте, как разместить схематические эскизы на чертежах арматуры.

Можно добавить несколько арматурных стержней на один и тот же схематический эскиз с помощью параметра «Добавить/удалить основу» во время размещения или добавить дополнительные основы (выноски) на существующие схематические эскизы.

Размещение схематических эскизов с одной выноской

1. Выберите вкладку «Аннотации» панель «Обозначение» и щелкните значок (Эскиз).
2. Выберите вкладку «Изменить | Разместить эскиз» панель «Тип» и щелкните (Схематический).
3. Выберите один стержень в наборе арматурных стержней.
4. Щелкните, чтобы разместить схематический эскиз.
5. Если на вкладке «Изменить | Разместить эскиз» «Основа» включен параметр (Добавить/удалить основу), щелкните в пустом месте, чтобы завершить размещение текущего схематического эскиза.
6. При необходимости на палитре свойств или с помощью клавиши ПРОБЕЛ можно выбрать положение эскиза относительно внедренной марки.

Кроме того, можно выбрать один набор арматурных стержней и на контекстной вкладке ленты «Изменить | Несущая арматура» «Обозначение» щелкнуть значок (Эскиз). Если последний использованный тип не был схематическим, можно нажать (Схематический) на вкладке «Изменить | Разместить эскиз» «Тип» и щелкнуть для размещения эскиза.

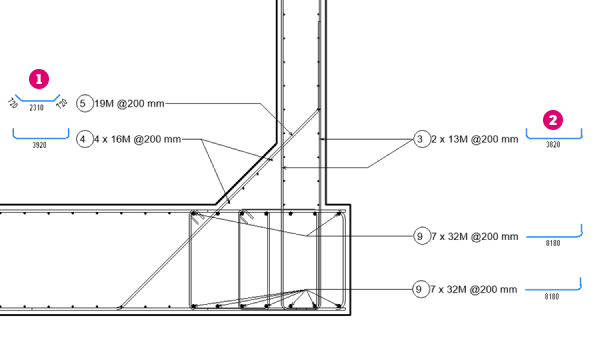

Положение эскиза:

 — слева

 — справа

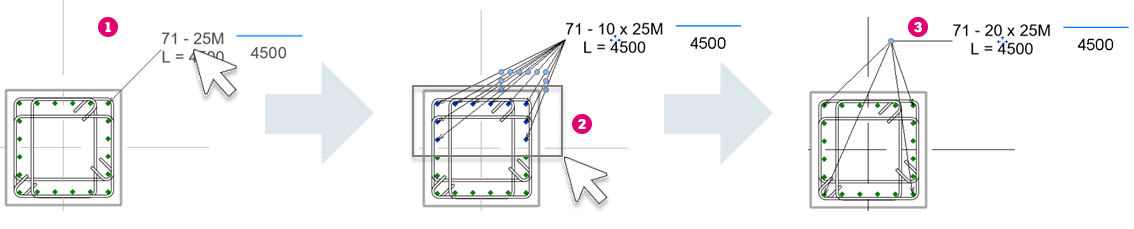

Размещение схематических эскизов с несколькими выносками

1. Выберите вкладку «Аннотации» панель «Обозначение» и щелкните значок (Эскиз).
2. Выберите вкладку «Изменить | Разместить эскиз» панель «Тип» и щелкните (Схематический).
3. Щелкните, чтобы активировать параметр (Добавить/удалить основу) на панели «Основа».
4. Выберите один стержень и щелкните, чтобы разместить схематический эскиз. Кроме того, можно изменить видимость выноски во время размещения.
5. Выберите дополнительные стержни, для которых требуется добавить выноски.
6. Щелкните в пустом месте, чтобы завершить размещение схематического эскиза. Теперь можно повторить шаги 4–6, чтобы создать дополнительные схематические эскизы.
7. Щелкните в пустом месте еще раз, нажмите «Изменить» или клавишу ESC, чтобы завершить размещение.

Прим.: При наведении указателя на стержень нажмите клавишу TAB, чтобы выделить все стержни в наборе, и щелкните кнопкой мыши, чтобы добавить их в качестве основы на схематический эскиз. Кроме того, можно использовать рамку или секущую рамку для добавления стержней или, нажав и удерживая клавишу SHIFT, выбрать стержни для удаления.

На существующих схематических эскизах можно добавить или удалить арматурный стержень, выбрав схематический эскиз и щелкнув (Добавить/удалить основу) на вкладке «Изменить | Разместить эскиз» «Основа».

Можно изменить видимость выноски . Для этого выберите схематический эскиз и один из параметров на вкладке «Изменить | Эскиз» на панели «Выноска». Доступные параметры: все выноски, только одна выноска, без выносок или выбранные выноски.

См. раздел Размещение марок с несколькими выносками.

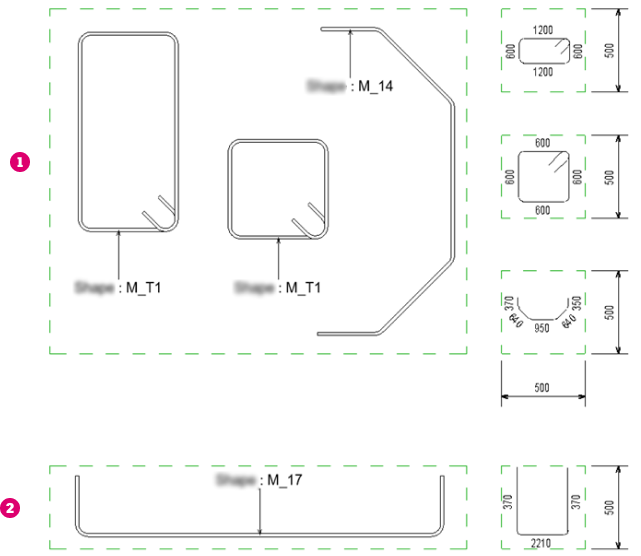

Масштабирование схематических эскизов

Геометрия эскиза масштабируется равномерно для хомутов и форм арматурных стержней, у которых хотя бы один угол отличается от 90 градусов , и неравномерно (разный масштаб по осям X и Y) для форм арматурных стержней с углом 90 градусов между сегментами и стандартным стилем .

Ориентация эскиза совпадает с ориентацией семейства форм арматурных стержней, и эскиз можно повернуть на 90 градусов, что позволяет лучше вписать элемент в заданную рамку определенной ширины и высоты.
