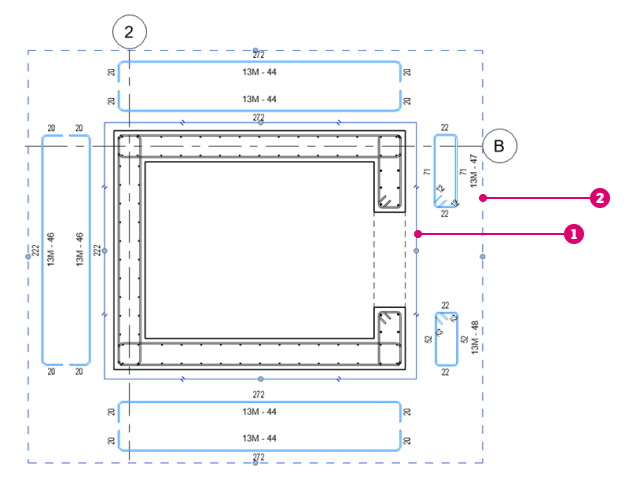

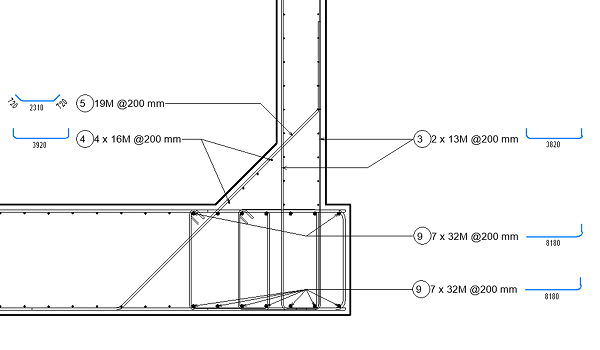

Размещайте реалистичные или схематичные эскизы отдельных арматурных стержней или их наборов на видах в плане, разрезов и фасадов внутри или снаружи области обрезки вида.
Как и в случае с марками, при обрезке аннотаций эскизы скрываются. Однако для эскизов можно нанести размеры (в отличие от других аннотативных элементов).
Область обрезки.
Обрезать аннотации.
Визуальный стиль и переопределения
Эскизы — это объекты аннотаций, относящиеся к категории «Эскизы несущей арматуры». Меню «Стили объектов» используется для выбора стандартного представления эскизов в проекте либо его переопределения по категории или элементу, чтобы изменить визуальный стиль на конкретном виде.
Прим.: При переопределении графики по элементу в эскизе изменяются цвет текста и размеры, а по категории — только геометрия эскиза.
Задать формат для размеров и текста можно в свойствах размерного стиля.
