Часть 3. Создание рельефа и основания здания

В этом упражнении мы добавим топографию к строительной площадке.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_03_Terrain_Pad.rvt

Создайте рельеф за счет добавления точек в различных отметках и постройте основание здания, используя фундаментные стены. Для начала скачайте файл учебного пособия GSG_03_Terrain_Pad.rvt. Скачайте этот файл ZIP (если файлы упражнений для учебных пособий еще не загружены).

Цели

• Создание топотела путем указания точек на разных отметках.
• Создание основания здания и заполнения на основе проекции фундаментных стен.

Просмотреть видеоролик

Добавление топотела

1. Откройте файл упражнения GSG_03_terrain_pad.rvt.

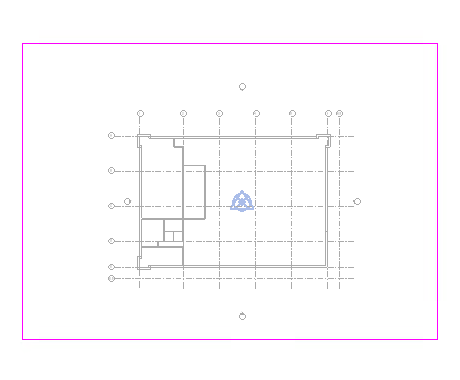

2. В Диспетчере проекта в раздел «Планы этажей» дважды щелкните элемент «Площадка».
3. Выберите вкладку «Площадка»панель «Создание площадки»раскрывающийся список «Топотело» (Создать из эскиза).
4. На панели «Рисование» выберите инструмент «Прямоугольник».
5. Постройте прямоугольник вокруг здания.

6. На панели «Рисование» нажмите (Выбрать стены).
7. На панели параметров снимите флажок «Продолжить до сердцевины стены».
8. Выберите наружные стены. Используйте клавишу TAB для выбора цепочки стен.
   • Используйте ручки разворота, чтобы убедиться в том, что эскиз находится на внутренней грани стен.
9. В списке «Выбор типа» выберите «Основание здания».
10. Нажмите (Выход из режима редактирования).

Формирование топотела

1. Выберите топотело.
2. Выберите вкладку «Изменить | Топотело»панель «Редактирование формы»«Добавить точку».
3. Добавьте точки на выбранных отметках.

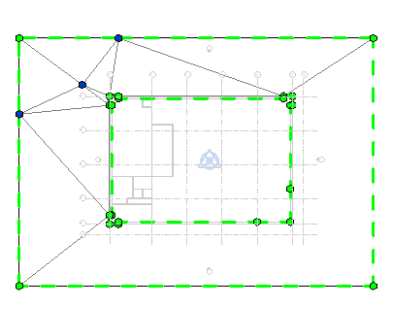

   1. На панели «Добавить точку» задайте отметку 2500 и добавьте точки, как показано на изображении.

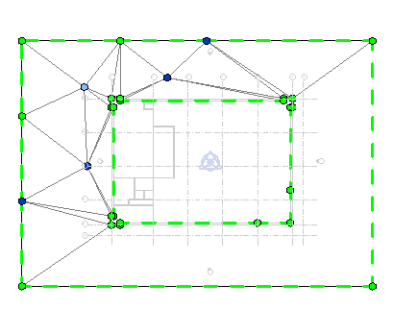

   2. Измените отметку, присвоив ей значение 1000, и добавьте точки, как показано на изображении.

4. Выберите вкладку «Изменить | Топотело»панель «Редактирование формы»«Изменение субэлементов».
5. Выберите границу топотела справа.
6. Выберите вкладку «Изменить | Топотело»панель «Изменение субэлементов», задайте для параметра «Отметка» значение –500 и нажмите клавишу ENTER.
7. Щелкните значок «Изменить» для завершения построения топотела.

Создание заполнения и перекрытия здания

1. Выберите вкладку «Площадка»панель «Создание площадки»раскрывающийся список «Топотело» (Создать из эскиза).
2. На панели «Рисование» нажмите (Выбрать стены).
3. На панели параметров снимите флажок «Продолжить до сердцевины стены».
4. В списке «Выбор типа» выберите «Заполнение основания».
5. На палитре свойств задайте для параметра «Смещение по высоте» значение –150.
6. Выберите наружные стены. Используйте клавишу TAB для выбора цепочки стен.
   • Используйте ручки разворота, чтобы убедиться в том, что эскиз находится на внутренней грани стен.
7. Щелкните на значке («Выход из режима редактирования»).
8. Выберите вкладку «Архитектура»панель «Формирование» (Перекрытие).
9. На панели «Рисование» нажмите (Выбрать стены).
10. На панели параметров снимите флажок «Продолжить до сердцевины стены».
11. Выберите наружные стены. Используйте клавишу TAB для выбора цепочки стен.
    • Используйте ручки разворота, чтобы убедиться в том, что эскиз находится на внутренней грани стен.
12. Щелкните на значке («Выход из режима редактирования»).

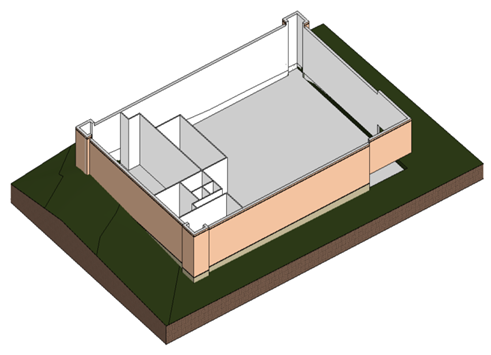

13. На панели быстрого доступа щелкните значок («3D-вид по умолчанию»).
14. На панели управления видом выберите «Визуальный стиль: невидимые линии»«Тонированный» для просмотра материалов.
