Огибание слоев

Огибание слоев многослойных стен происходит в местах вставки и в торцах стены.

Поместите флажок «Огибания» в диалоговом окне «Редактирование сборки», чтобы задать слой многослойной стены для наложения на концах стены, а также в случае если вставка (например, окно или дверь) размещена в стене. Параметры «Огибание в торцах стен» и «Огибание в местах вставки элементов» должны быть определены в свойствах типа стены для наложения отдельных слоев.

Прим.: Огибание недоступно для стен с коническим поперечным сечением.

Прим.: Для крыш и составных элементов перекрытий огибание недоступно.

Огибание в торцах стен

Видеоролик «Огибание слоев в торцах стен»

Можно задать значения «Внутренняя» или «Наружная» для конечных условий стен, чтобы определить сторону стены для наложения материалов. Если наложение слоев стены не требуется, можно установить значение конечных условий «Нет».

Многослойная стена без огибания слоев в торцах.

Огибание наружных слоев в торцах стены.

Огибание внутренних слоев в торцах.

Если огибание в торцах стен включено, то огибание отдельных концов стен можно отключить с помощью элемента управления рядом с концом стены.

1. Выберите стену на виде в плане.
2. Щелкните элемент управления, отображаемый рядом с торцами стены, чтобы включить или отключить огибание.

Прим.: Включение и отключение элемента управления доступно только на видах в плане.

Огибание в местах вставки элементов

Можно задать следующие параметры огибания для наложения материала в местах вставки элементов: «Внутренний», «Наружный», «Оба», «Нет». Положение огибания вставки управляется с помощью опорных плоскостей, которым присваивается значение "Замыкание стены" в настройках вставляемого семейства.

Видеоролик «Огибание слоев стен в области дверей и окон»

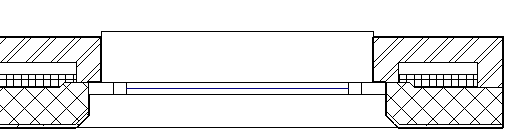

Огибание слоев при вставке окна
