Числовое масштабирование

Для выполнения числового масштабирования необходимо использовать инструмент «Масштаб», ввести коэффициент масштабирования и определить точку начала.

Дополнительные сведения о масштабировании см. в разделе Изменение размеров и масштабирование элементов.

Числовое масштабирование

1. Выполните одно из следующих действий.
   • Выберите элементы для масштабирования, а затем щелкните вкладку «Изменить | <Элемент>»панель «Изменить» (Масштаб).
   • Щелкните вкладку «Изменить»панель «Изменить» (Масштаб), выберите элементы для масштабирования и нажмите клавишу ENTER.

   Элементы должны поддерживаться командой (например, стены или линии). Инструмент «Масштаб» становится недоступным, если во всем наборе имеется хотя бы один неподдерживаемый элемент.

2. На вкладке «Изменить | Масштаб» выберите (Числовой).
3. На вкладке «Изменить | Масштаб» в поле (Масштаб) введите значение масштабного коэффициента.

   Например, при вводе коэффициента масштабирования 2 элемент увеличивается вдвое по сравнению с исходным размером.


4. Щелчком в области рисования задайте точку начала.

   Начало — это точка, относительно которой происходит масштабирование.

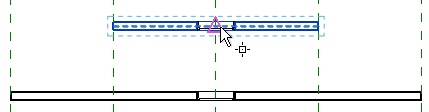

   Если элемент должен увеличиваться с обоих концов, щелкните его среднюю точку.

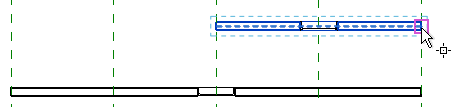

   Для увеличения только в одном направлении щелкните противоположный конец элемента.



   Если элемент имеет зависимость на одном конце, то масштаб настраивается в соответствии с зависимостью, причем размер элемента изменяется только частично.

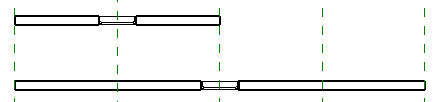

Размеры элемента изменяются в соответствии с заданным коэффициентом.
