Видимость соединений несущих конструкций

Сведения о том, как управлять видимостью и уровнем детализации соединений несущих конструкций в модели.

Соединения несущих конструкций отображаются с различным уровнем детализации.

Уровень детализации	Отображение	Описание
Средний		Отображается только условное обозначение соединения.
Высокий		Отображается детализированная геометрия соединения.

Прим.: Если соединение содержит только те элементы, которые являются его частью, но не отображаются (например, модификаторы):

• Если соединение не выбрано, у него не будет визуального представления.
• Если соединение выбрано, станет видна его ограничивающая рамка, а также порядок и роль входящих в него элементов.

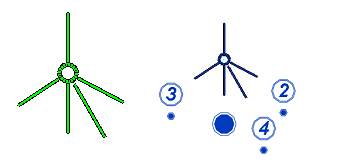

Обработчик соединений несущих конструкций

Обработчик соединений — это представление соединений стальных конструкций в модели, которое помечает места присоединения элементов, направление для каждого входного элемента и (если этот параметр выбран) порядок/роль входных элементов в соединении.

Обработчик может отображаться по-разному в зависимости от уровня детализации, заданного в модели.

Уровень детализации	Отображение обработчика
Низкий	Отображаются только места присоединения. Если параметр выбран, отображается порядок/роль входных элементов соединения.
Средний и высокий	Отображается место присоединения и направление входного элемента соединения. Если параметр выбран, отображается порядок/роль входных элементов соединения.

При выборе нескольких соединений порядок и роль элементов, входящих в каждое выбранное соединение, отображаться не будут.

Выберите «Соединения несущих конструкций»  категорию модели «Обозначение» в диалоговом окне «Переопределения видимости/графики», чтобы задать видимость соединений несущих конструкций в конкретном виде.

Прим.: Для заданных подкатегорий можно изменить только линии и шаблон, если он применен. Другие параметры, такие как «Образец» или «Прозрачность», наследуют параметры категории «Соединение несущих конструкций».

Если флажок «Ссылка» не установлен, соединения будут доступны для выбора, но не будут показаны на виде. Это позволит создать марки соединений на виде, не отображая обозначения соединений.
