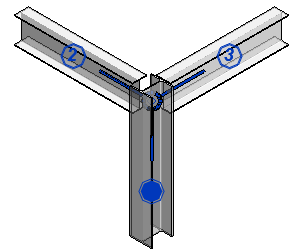

Соединения несущих конструкций

С помощью команды «Соединение» можно добавить соединение несущих конструкций к элементам модели несущей конструкции.

• Вкладка «Сталь» панель «Соединение» («Соединение»)
• Вкладка «Конструкция» панель «Соединение» («Соединение»)

При проектировании модели несущих конструкций соединения несущих конструкций для элементов зависят от многих факторов за пределами своего прямого назначения. К этим факторам часто относятся стандарты наемного проектировщика, подрядчика или производителя. На тип стального соединения влияет даже тип соединения.

Назначение соединений несущих конструкций Revit состоит в обмене информацией о проектируемых соединениях между инженерами, деталировщиками и производителями. Эти данные сохраняются в модели. Подробные сведения о соединениях могут включать следующее:

• Тип узла
• Соединенные элементы
• подробная геометрия;
• аналитические усилия и данные;
• материалы;
• идентификационные данные производителя.
• Рабочий процесс проверки на соответствие нормам
• Рабочий процесс утверждения
• Стадии

Семейство соединений несущих конструкций содержит:

Типы семейств соединений несущих конструкций	Их можно загрузить в проект, чтобы заменить тип семейства стандартных соединений по умолчанию. Их можно копировать и переименовывать. Их можно изменить после создания, используя инструмент выбора типа на палитре свойств.
Типы семейств вспомогательных соединений несущих конструкций	Типы семейств соединений несущих конструкций с ограниченным числом параметров. Их нельзя дублировать или переименовывать. Их нельзя изменить после создания, используя инструмент выбора типа на палитре свойств.

По умолчанию соединения обладают лишь самыми основными параметрами, касающимися идентификации и фазировки. Можно добавить проектные и общие параметры в категорию «Обработчики соединений несущих конструкций», чтобы обеспечить хранение и совместное использование специальных данных участниками проекта.

Можно добавить марки и создать спецификации для экземпляров соединений несущих конструкций.

Прим.: Revit поддерживает надстройки для создания пользовательских параметрических соединений несущих конструкций, благодаря чему клиенты и сторонние разработчики могут использовать платформу API Revit для создания собственных соединений и их последующего добавления в Revit. Надстройки для создания соединений несущих конструкций представляют собой пользовательские интерфейсы на основе API, которые позволяют просмотреть подробную геометрию соединений несущих конструкций и изменить дополнительные параметры в среде моделирования Revit. Если надстройки для создания соединений несущих конструкций не установлены, доступны только условные типовые соединения и загруженные стандартные стальные соединения. Необходимо установить соответствующие надстройки Revit, чтобы открывать модели, содержащие дополнительные соединения несущих конструкций. В противном случае соединения будут отображаться, однако их нельзя будет редактировать. Для работы с некоторыми надстройками может потребоваться подписка.
