Просматривайте и изменяйте значения параметров размера формы сечения элементов других стальных несущих конструкций.
Эти свойства типа создаются на основе параметра категории семейства форм сечения элемента.
| Форма сечения | Доступные параметры размеров формы |
|---|---|

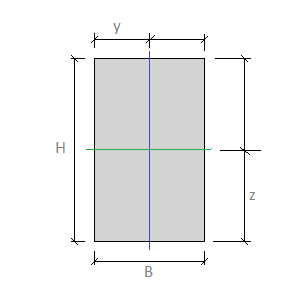

Стержень прямоугольного сечения
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

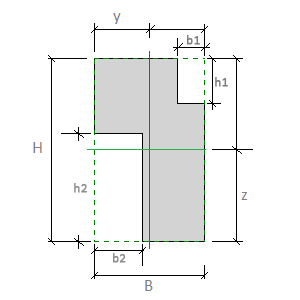

Прямоугольный вырез
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. h1. Высота верхней секущей: высота верхней секущей в прямоугольном вырезе формы сечения. b1. Ширина верхней секущей: ширина верхней секущей в прямоугольном вырезе формы сечения. h2. Высота нижней секущей: высота нижней секущей в прямоугольном вырезе формы сечения. b2. Ширина нижней секущей: ширина нижней секущей в прямоугольном вырезе формы сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

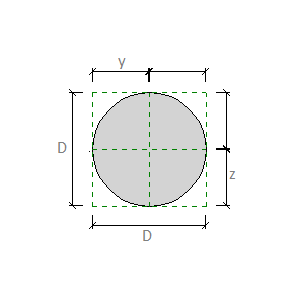

Стержень круглого сечения
 |
D. Диаметр: внешний диаметр формы круглого сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

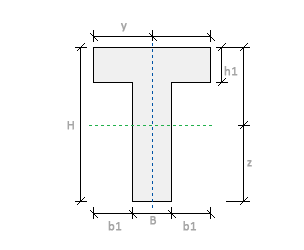

Тавр
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. h1. Высота консоли: высота полки консоли в форме сечения. b1. Длина консоли: длина полки консоли в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

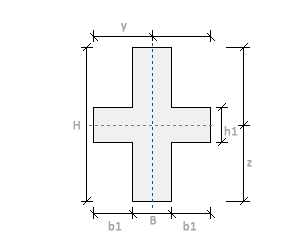

Крестообразный
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. h1. Высота консоли: высота полки консоли в форме сечения. b1. Длина консоли: длина полки консоли в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

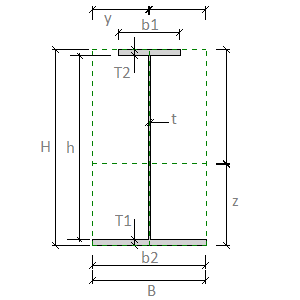

Двутавровая сварная (перфорированная и сварная сталь)
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T2. Толщина верхней полки: расстояние между наружными поверхностями верхней полки в форме сечения перфорированного или сварного элемента. b1. Ширина верхней полки: наружная ширина верхней полки в форме сечения перфорированного или сварного элемента. T1. Толщина нижней полки: расстояние между наружными поверхностями нижней полки в форме сечения перфорированного или сварного элемента. b2. Ширина нижней полки: наружная ширина нижней полки в форме сечения перфорированного или сварного элемента. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. h. Высота ребра жесткости: расстояние вдоль ребра жесткости между полками в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |
