Просматривайте и изменяйте значения параметров размера формы сечения элементов несущих конструкций из горячекатаной стали.
Эти свойства типа создаются на основе параметра категории семейства форм сечения элемента.
| Форма сечения | Доступные параметры размеров формы |
|---|---|
Стандарт труб
 |
D. Диаметр: внешний диаметр формы круглого сечения. T. Расчетная толщина стенки: перпендикулярная расчетная толщина между внутренней и наружной поверхностями формы сечения. t. Номинальная толщина стенки: среднее перпендикулярное расстояние между внутренней и наружной поверхностями формы сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

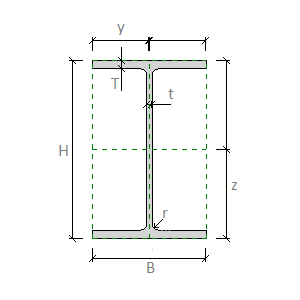

Двутавровая параллельная полка
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

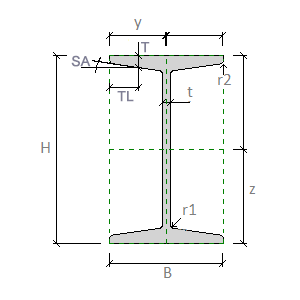

Двутавровая наклонная полка
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. TL.Местоположение толщины полки: расстояние от конца наклонной полки до места, где измеряется ее толщина. SA.Угол наклонной полки: угол между плоскостью наклонной полки и горизонтальной плоскостью в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r1. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. r2. Сопряжение полки: радиус сопряжения на конце полки в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

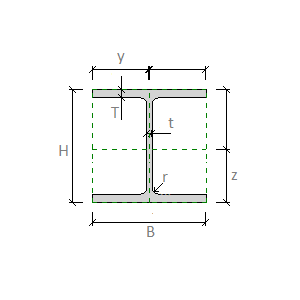

Двутавровая широкая полка
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

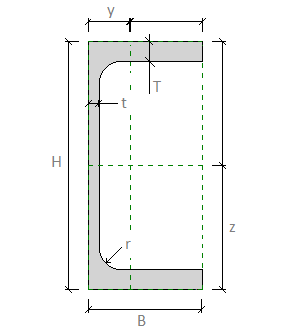

С-образный канал с параллельной полкой
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

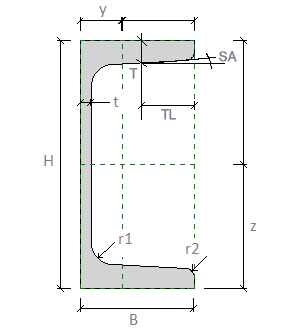

С-образный канал с наклонной полкой
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. TL.Местоположение толщины полки: расстояние от конца наклонной полки до места, где измеряется ее толщина. SA.Угол наклонной полки: угол между плоскостью наклонной полки и горизонтальной плоскостью в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r1. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. r2. Сопряжение полки: радиус сопряжения на конце полки в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

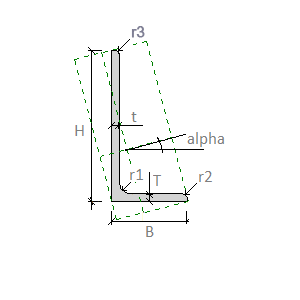

Уголок
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r1. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. r2. Сопряжение полки: радиус сопряжения на конце полки в форме сечения. r3.Сопряжение верхнего ребра жесткости: радиус сопряжения в верхней части ребра жесткости в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. alpha. Угол вращения основных осей: угол вращения между основными осями и опорными плоскостями поперечного сечения. Этот параметр отображается как параметр семейства расчета несущих конструкций. |

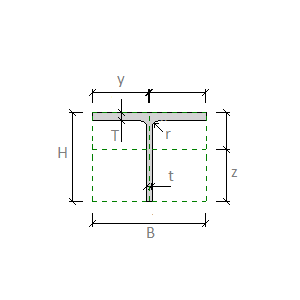

Двутавровая разделенная параллельная полка
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

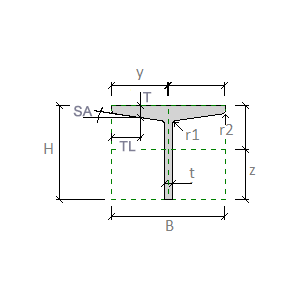

Двутавровая наклонная параллельная полка
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. T. Толщина полки: расстояние между наружными поверхностями полки в форме сечения. TL.Местоположение толщины полки: расстояние от конца наклонной полки до места, где измеряется ее толщина. SA.Угол наклонной полки: угол между плоскостью наклонной полки и горизонтальной плоскостью в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. r1. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. r2. Сопряжение полки: радиус сопряжения на конце полки в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |

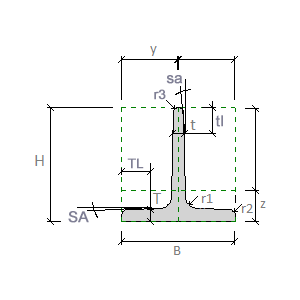

Тавровые профили
 |
B. Ширина: наружная ширина формы сечения. H. Высота: наружная высота формы сечения. TL.Местоположение толщины полки: расстояние от конца наклонной полки до места, где измеряется ее толщина. SA.Угол наклонной полки: угол между плоскостью наклонной полки и горизонтальной плоскостью в форме сечения. t. Толщина ребра жесткости: расстояние между наружными поверхностями ребра жесткости в форме сечения. tl.Местоположение толщины ребра жесткости: расстояние от конца наклонного ребра жесткости до места, где измеряется его толщина. sa.Угол наклонного ребра жесткости: угол между плоскостью наклонного ребра жесткости и вертикальной плоскостью в форме сечения. r1. Сопряжение ребра жесткости: радиус сопряжения между ребром жесткости и полкой. r2. Сопряжение полки: радиус сопряжения на конце полки в форме сечения. r3.Сопряжение верхнего ребра жесткости: радиус сопряжения в верхней части ребра жесткости в форме сечения. y. Горизонтальный центроид: расстояние от центроида формы сечения до левого края по горизонтальной оси. z. Вертикальный центроид: расстояние от центроида формы сечения до нижнего края по вертикальной оси. |
