Редактирование зависимостей арматурных стержней для состыкованных наборов

Редактирование зависимостей состыкованных наборов для бетонных основ или других стержней.

В состыкованных наборах арматурных стержней соединение между ними сохраняется с помощью зависимостей арматурных стержней.

При редактировании зависимостей наборов в цепи выполняется редактирование зависимостей всей цепи от бетонной основы или других стержней.

Редактирование зависимости конца состыкованных наборов

1. Выберите один из наборов.
2. Щелкните «Изменить | Несущая арматура»  панель «Зависимости»  (Редактировать зависимости).
3. Выберите ручку конца, который требуется отредактировать.
   Прим.: Можно переключить положение стыка для этого конца, щелкнув одно из других положений .
4. Щелкните бетонную грань и задайте смещение для этого конца.
5. Редактирование зависимостей любого из двух соединенных наборов приводит к тому же результату.

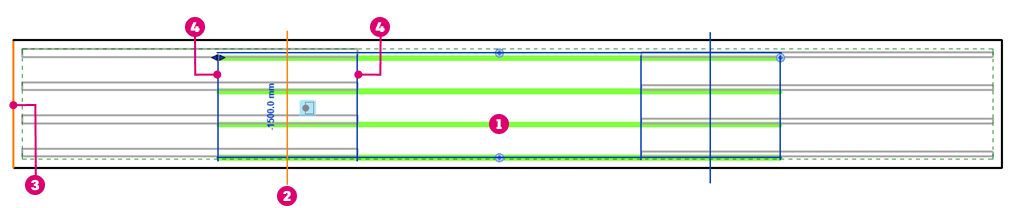

Зависимость конца стержня для набора арматурных стержней в цепи стыков

•  — отредактированный набор в цепи стыков.
•  — текущее положение стыка для ручки конца стержня (середина).
•  — точка зависимости для редактируемого конца стержня.
•  — другие возможные положения стыка для ручки конца стержня (конец 1, конец 2).

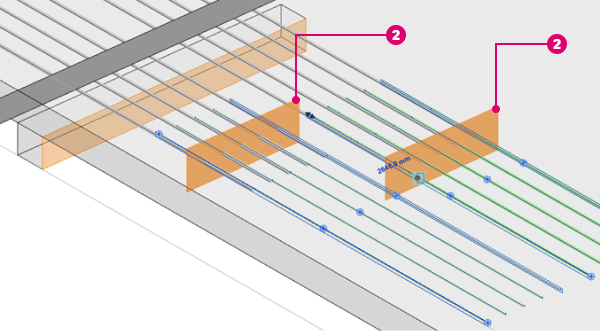

3D-вид

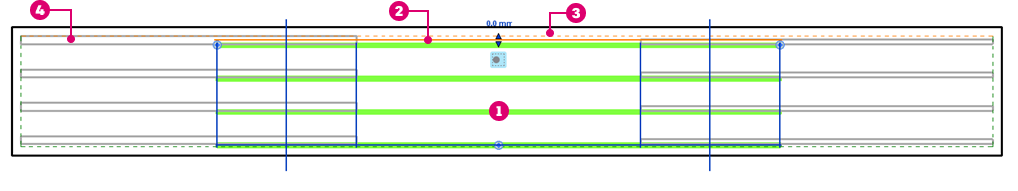

Зависимость плоскости стержня для набора арматурных стержней в цепи стыков

•  — отредактированный набор в цепи стыков.
•  — графическое изображение ручки плоскости стержня, которое отображается для стержня с самым большим диаметром во всех состыкованных наборах.
•  — зависимость для покрытия.
•  — стержень с наибольшим диаметром во всех состыкованных наборах.
