Редактирование зависимостей арматурных стержней

Без труда управляйте зависимостями арматурных стержней, выбирайте ручки стержней и точки зависимостей, а также перемещайтесь между доступными параметрами редактирования для внесения необходимых изменений.

Видеоролик «Размещение арматурного стержня с измененными зависимостями»

Прим.: При редактировании зависимостей арматурных стержней отредактированные стержни выделяются зеленым (см. раздел Диалоговое окно «Настройка»: Вкладка «Графика»):

1. Выберите элемент арматуры в модели.
2. Выберите вкладку "Изменить | Несущая арматура" панель "Основа" ("Редактировать зависимости").
3. Выберите ручку стержня, затем задайте точку зависимости и настройте геометрию стержня и его поведение.

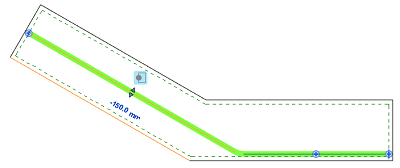

   В этом примере сегмент экземпляра арматурного стержня выделяется зеленым цветом. Ссылка, которой ограничен сегмент арматурного стержня, выделяется оранжевым цветом. В данном случае она является ссылкой на грань основы.

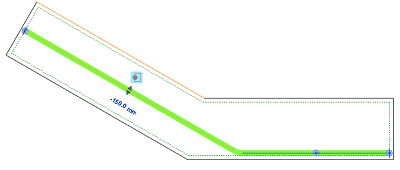

4. Щелкните новую вспомогательную линию, чтобы назначить новую зависимость. Размер определяет расстояние между арматурным стержнем и зависимостью.


   Сведения о доступных параметрах редактирования зависимостей см. в разделе об управлении смещением зависимостей стержней и параметрах.

5. Выберите размер, введите требуемое расстояние и нажмите клавишу ENTER, чтобы применить его.

   На следующем изображении показан размер зависимости конца стержня, скорректированный до 100 мм от поверхности основы.





6. Выберите вкладку «Изменить | Несущий арматурный стержень» панель «Несколько» («Готово»), чтобы применить изменения зависимости и выйти из редактора.

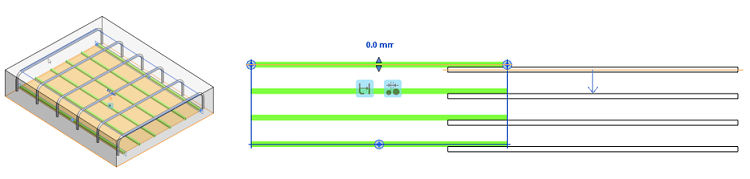

Прим.: Аналогичным образом можно отредактировать зависимости арматурных стержней на 3D-видах. Хотя линии защитного слоя арматуры не отображаются на 3D-видах, для каждой ручки стержня показаны связанные параметры.

Допустимые точки зависимости

Каждая ручка стержня определяется плоскостью, которая управляет зависимостью. Чтобы увидеть представление этой плоскости, откройте 3D-вид и отредактируйте зависимости стержней.

Точка зависимости арматурного стержня считается допустимой, если плоскость текущей ручки стержня и плоскость точки зависимости параллельны. Это применимо к сегментам, плоскости стержня (где начинается набор) или началу/концу стержней.

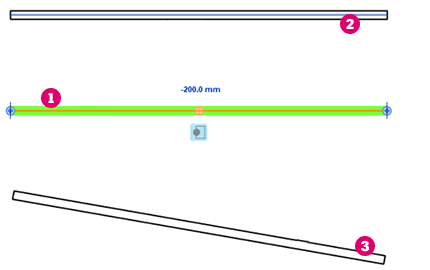

Выбранная ручка арматурного стержня.

Допустимая точка зависимости арматурного стержня (сегмент параллелен выбранной ручке).

Недопустимая точка зависимости арматурного стержня (сегмент не параллелен выбранной ручке). Она не выделяется при наведении указателя мыши.

Прим.: Если точка зависимости недопустима, она не будет выделяться и не будет доступна для выбора.

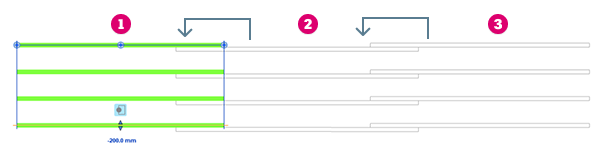

Стержни, на которые уже наложена зависимость текущего стержня (даже через другие стержни), отображаются на полтона светлее, а их ссылки нельзя выбрать, так как это приведет к созданию циклической ссылки. В данном примере на набор арматурных стержней наложена зависимость от набора , на который в свою очередь наложена зависимость от набора .
