Автоматизация преобразования физической модели в аналитическую

Автоматизируйте создание, связывание элементов и обновление аналитической модели с использованием физической модели в качестве контекста.

Для автоматизации операций аналитической модели на основе физической модели выполните следующее.

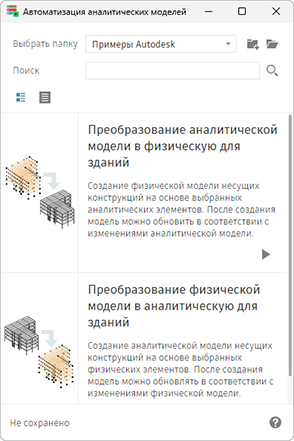

• На вкладке «Анализ»  панель «Аналитическая модель несущих конструкций» щелкните значок («Автоматизация аналитических моделей»).
  Используя физическую модель в качестве контекста, создайте аналитические элементы и соедините их. После создания аналитической модели ее можно изменять в соответствии с изменениями в физической модели.





Входные данные

Выбор физических элементов

В модели Revit выберите физические элементы, для которых требуется создать или обновить аналитическое представление.

Поддерживаемые элементы

• Несущие колонны (архитектурные колонны не поддерживаются).
• Стены
• Несущий каркас (включая элементы, являющиеся частью балочных систем или ферм).
• Перекрытия

Фундаменты в этом процессе не учитываются.

Все остальные элементы сохраняются в наборе, однако исключаются из процесса создания и обновления аналитической модели.

Поддерживаемые элементы группы учитываются.

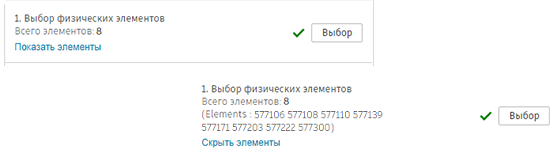

Чтобы просмотреть список выбранных элементов, нажмите кнопку «Показать элементы». Они отсортированы по идентификаторам.

Корректировка элементов с учетом правил соединения

Создание и обновление аналитической модели на основе физической модели выполняется в два этапа.

1. Создание или обновление положения, геометрии и параметров аналитических элементов.
2. Присоединение аналитических элементов.

Для присоединения аналитических элементов после их создания и обновления необходимо также задать для параметра 2.1. Корректировка аналитических элементов с учетом правил соединения значение («Истина»). По умолчанию этот флажок установлен.

Правила соединения корректируют положение аналитических элементов, начиная с метки.

Эта метка может быть представлена следующим образом.

1. Ближайший уровень: для параметра 3.1. Корректировка аналитических элементов по ближайшему уровню задано значение («Истина»).

   Допуск, определяющий ближайший уровень, задается с помощью параметра 3.2. Допуск для расстояния до ближайшего уровня. Например, задайте значение допуска, равное 0,5.

   Совет: Это расстояние задается в единицах измерения длины проекта. Дробные единицы можно задать в десятичной форме.

2. Первая группа элементов, учитываемых при корректировке, когда параметр ближайшего уровня отключен: задайте для параметра 4.1. Первая группа элементов, учитываемых при корректировке значение «Стена».

   При рассмотрении порядка корректировки существует еще два приоритета.
3. Вторая группа элементов, учитываемых при корректировке: задайте для параметра 4.2. Вторая группа элементов, учитываемых при корректировке значение «Колонна».
4. Третья группа элементов, учитываемых при корректировке: задайте для параметра 4.3. Третья группа элементов, учитываемых при корректировке значение «Балка».
   Чтобы учесть элементы, которые необходимо соединить, задайте допуск для расстояния между двумя концевыми или угловыми узлами рассчитываемых элементов (2.2. Допуск для расстояния между аналитическими элементами). Например, задайте значение допуска, равное 0,35.

   Совет: Это расстояние задается в единицах измерения длины проекта. Дробные единицы можно задать в десятичной форме.

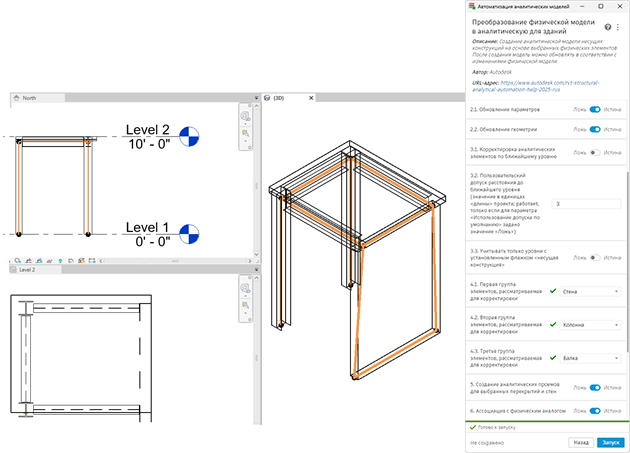

Пример 1. Корректировка элементов без учета ближайшего уровня
Прим.: Все аналитические элементы выравниваются по центру физических балок. Контур аналитической панели корректируется по периметру «балки-стена».
Обоснование Параметр корректировки по ближайшему уровню отключен. Соответствующие аналитические элементы для несущих каркасов создаются на осевой линии. Группа балок имеет первый приоритет (после уровня) при корректировке, что позволяет ей оставаться на месте, в то время как контур аналитической панели корректируется.

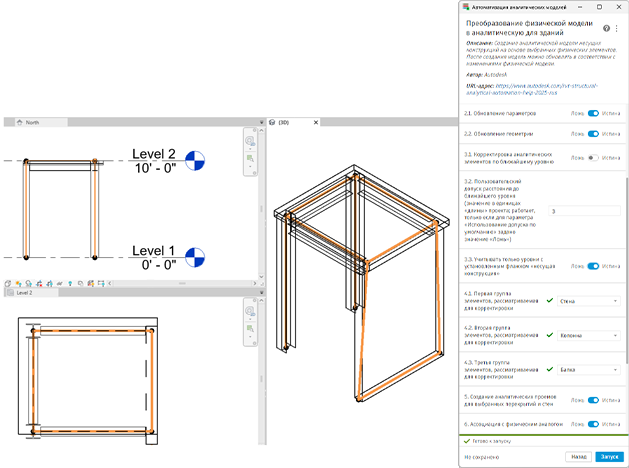

Пример 2. Корректировка элементов с учетом ближайшего уровня в качестве главного опорного элемента
Прим.: Все аналитические элементы выравниваются по нижней части на уровне 2. Контур аналитической панели корректируется по периметру «балки-стена».
Обоснование Параметр корректировки по ближайшему уровню включен. Для допуска расстояния до нее установлено значение 3 фута. Группа балок имеет первый приоритет (после уровня) при корректировке, что позволяет ей оставаться на месте, в то время как контур аналитической панели корректируется.

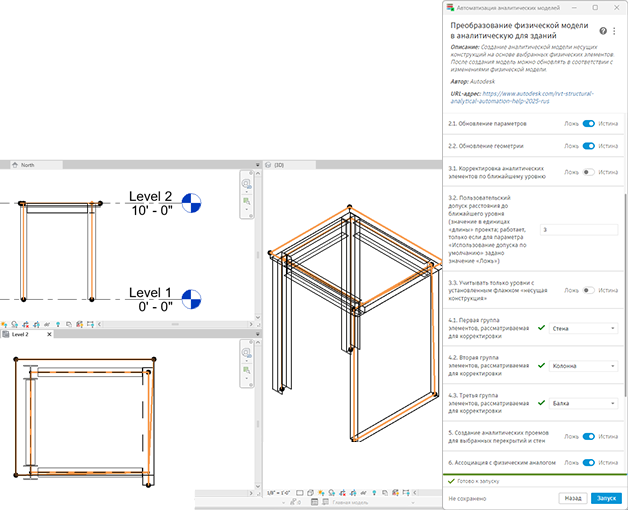

Пример 3. Корректировка элементов с учетом очень малого допуска между анализируемыми узлами
Прим.: Аналитическая панель была создана на контуре перекрытия. Положения аналитических колонн, балок и стен корректируются по поверхности аналитической панели, однако эти элементы присоединяются на площади панели, а не на ее узлах.
Обоснование Перекрытие — это ориентир, который учитывается при корректировке (возможность корректировки по ближайшему уровню здесь не так важна; что касается перекрытия, верхняя грань учитывается в качестве опорного элемента для создания аналитической панели). Расстояние между любым углом панели и узлом балки/колонны/стены превышает 0,6 фута.

Наследование свойств от физических элементов

При создании и обновлении можно указать, должны ли параметры аналитического элемента соответствовать значениям параметров физических аналогов.

Данный параметр включен по умолчанию — для параметра 5. Наследовать свойства от физических элементов (материал, тип сечения, поворот поперечного сечения) установлено значение («Истина»).

Сопоставление выполняется только для некоторых параметров.

• Аналитический элемент
  • Тип сечения и семейство.
  • Материал.
  • Поворот поперечного сечения.
  • Роль в конструкции
• Аналитическая панель
  • Толщина (толщина слоя несущих конструкций для многослойных элементов).
  • Материал (материал слоя несущих конструкций для многослойных элементов).
  • Роль в конструкции.

Создать аналитический проем

Можно указать, нужно ли создавать аналитические проемы на основе физических.

Данный параметр включен по умолчанию — для параметра 6. Создавать аналитические проемы для выбранных перекрытий и стен установлено значение («Истина»).

Связывание с физическим аналогом

Можно связать физические элементы, используемые в качестве контекста, с аналитическими аналогами.

Данный параметр включен по умолчанию — для параметра 7. Связывание с физическим аналогом установлено значение («Истина»).

Прим.: См. раздел Связывание физических и аналитических элементов.

Результат

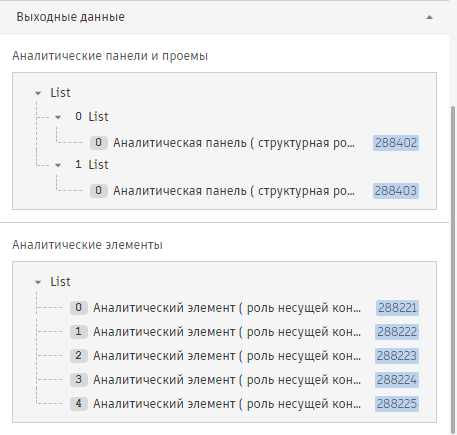

После создания или обновления все аналитические элементы группируются в два списка: один для элементов, а другой для панелей и проемов.

Список может помочь идентифицировать элементы и/или изменения в процессе создания и обновления.
